80кВ Полностью автоматический испытатель диэлектрической прочности трансформаторного масла | XHYY102S

Name: 80кВ Полностью автоматический испытатель диэлектрической прочности трансформаторного масла | XHYY102S
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYY102S
Price: 4,115.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	Сиань Шэньси Китай
Фирменное наименование:	XZH TEST
Сертификация:	ISO CE
Номер модели:	XHYY102S

Подробная информация

Место происхождения:

Сиань Шэньси Китай

Фирменное наименование:

XZH TEST

Сертификация:

ISO CE

Номер модели:

XHYY102S

Выделить:

High Light

Выделить:

Тестер изоляционного масла на диэлектрическую прочность выходного напряжения 80 кВ

Высокоточный тестер трансформаторного масла

Полностью автоматический тестер BDV

Trading Information

Количество мин заказа:

1 комплект

Цена:

Подлежит обсуждению

Упаковывая детали:

деревянная упаковка

Время доставки:

5-8 РАБОЧИХ ДНЕЙ

Условия оплаты:

Т/Т

Поставка способности:

3000единиц/год

Характер продукции

Испытатель диэлектрической прочности трансформаторного масла XHYY102S представляет собой полностью автоматический диагностический прибор с тремя чашками, разработанный для точного определения напряжения пробоя (BDV) трансформаторного масла, используемого в трансформаторах, выключателях и другом электрооборудовании с масляным охлаждением. Самостоятельно разработанный и изготовленный в строгом соответствии с национальным стандартом GB/T507-2002, отраслевым стандартом DL429.9-91 и последним стандартом энергетической отрасли DL/T846.7-2004, этот прибор использует микроконтроллер с большой емкостью в качестве ядра, обеспечивая полную автоматизацию всего цикла испытаний. Он обеспечивает высокую точность измерений, значительно повышает эффективность работы и существенно снижает трудоемкость для полевого персонала.

Технические характеристики

Параметр	Спецификация
Выходное напряжение	0–80 кВ (опционально более высокие диапазоны)
Мощность повышающего трансформатора	1,5 кВА
Точность напряжения	±(2% от показаний + 2 цифры)
Скорость повышения напряжения	2,0 / 2,5 / 3,0 / 3,5 кВ/с (4 варианта, погрешность 0,2 кВ/с)
Коэффициент искажения мощности	< 1%
Зазор между электродами	Стандартный 2,5 мм
Конфигурация испытательной чашки	Трехчашечная (одновременное или последовательное тестирование)
Количество испытаний	1–6 раз (выбирается пользователем)
Время стабилизации	1–9 минут (выбирается пользователем, по умолчанию 5 мин)
Стандарты испытаний	GB1986 / GB2002 / Пользовательский
Размеры	670 × 420 × 410 мм
Вес прибора	42 кг

Условия эксплуатации

Параметр	Спецификация
Температура окружающей среды	0°C до +40°C
Относительная влажность	≤ 85% RH
Рабочее электропитание	Переменный ток 220 В ± 10%
Частота сети	50 Гц ± 10%
Потребляемая мощность	< 200 Вт

Ключевые характеристики производительности

Управление микроконтроллером с большой емкостью— Микроконтроллер с широким диапазоном схемы сторожевого таймера обеспечивает стабильную, надежную работу и предотвращает сбои системы во время длительных сеансов тестирования.
Мониторинг окружающей среды и безопасность— Встроенные датчики температуры и влажности с отображением в реальном времени, а также функция сигнализации заземления для оповещения операторов о потенциальных опасностях перед началом тестирования.
Соответствие нескольким стандартам— Предварительно запрограммированы национальные стандартные методы GB1986 и GB2002, а также пользовательский режим для удовлетворения разнообразных требований к тестированию в различных регионах и приложениях.
Конструкция прецизионной масляной чашки— Трехчашечная конфигурация со специальным литьем из стекла одноразового использования исключает утечку масла и помехи; отбор проб с высоковольтного вывода поступает непосредственно на АЦП, минуя ошибки аналоговой схемы для превосходной точности измерений.
Комплексная защита— Интегрированная защита от перегрузки по току, перенапряжения и короткого замыкания с высокой помехоустойчивостью и отличной электромагнитной совместимостью для безопасной работы в условиях сильных электромагнитных помех.
Выбираемая скорость повышения напряжения— Четыре варианта скорости повышения напряжения (2,0–3,5 кВ/с) позволяют операторам оптимизировать профиль испытаний для различных типов масла и оценки состояния.
Встроенный термопринтер— Мгновенная печать результатов отдельных и усредненных многократных испытаний для немедленной документации и отчетности о соответствии.

Обзор панели прибора

Компонент	Функция
ЖК-экран	Отображает дату, время, рабочие параметры, результаты испытаний и подсказки меню
Функциональные клавиши	Навигация и установка рабочих параметров
Принтер	Печатает среднее значение одиночных и множественных результатов испытаний
Переключатель скорости повышения напряжения	Выбор из четырех различных вариантов скорости повышения напряжения
Индикатор	Загорается, указывая на активные этапы работы
Крышка масляной чашки	Открывается для установки/извлечения масляных чашек; должна быть закрыта для тестирования
Датчик температуры и влажности	Измеряет температуру окружающей среды (°C) и относительную влажность для цифрового отображения
Заземляющий полюс	Клемма надежного заземления
Разъем питания	Вход питания переменного тока 220 В, 50 Гц
Выключатель питания	Управляет включением/выключением прибора
Знак высокого напряжения	Треугольный предупреждающий индикатор опасности высокого напряжения

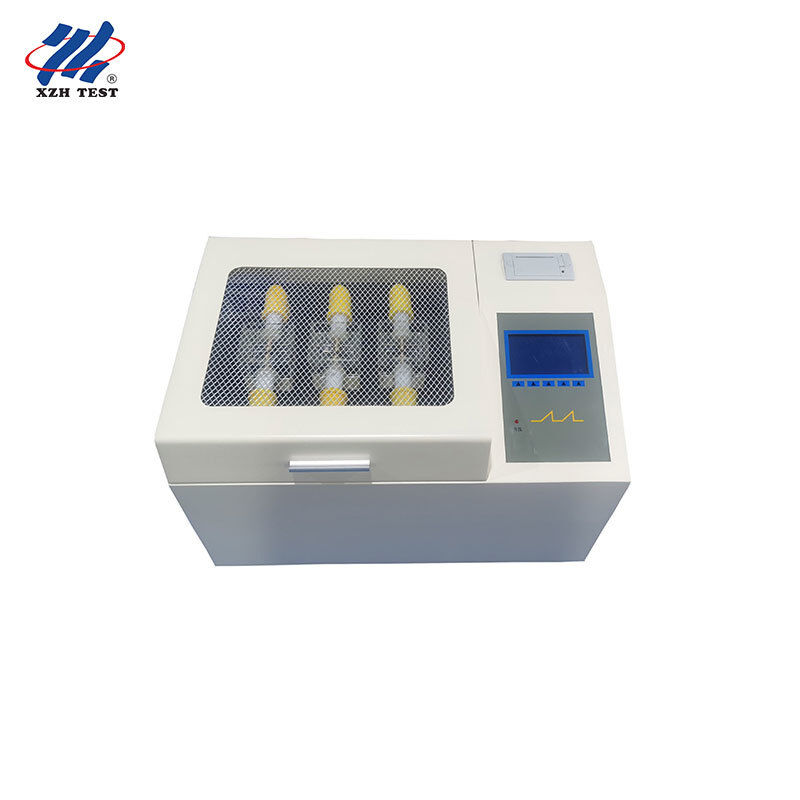

Изображение продукта

XHYY102S

Часто задаваемые вопросы

В1: Подходит ли этот тестер для сторонних лабораторий электротехнических испытаний и сертификации?

Да, XHYY102S является отличным выбором для независимых испытательных лабораторий, предоставляющих сертифицированные услуги по анализу масла. Его соответствие стандартам GB/T507-2002 и DL/T846.7-2004 гарантирует юридическую обоснованность результатов для целей сертификации. Трехчашечная конструкция обеспечивает быструю обработку нескольких образцов, а встроенный термопринтер генерирует немедленные отчеты в бумажном виде с данными отдельных испытаний и рассчитанными средними значениями — идеально подходит для аудиторских проверок и документации клиентов в аккредитованных по ISO/IEC 17025 объектах.

В2: Можно ли использовать это устройство в мастерских по ремонту и модернизации трансформаторов?

Безусловно. Центры обслуживания трансформаторов регулярно тестируют трансформаторное масло до и после проведения технического обслуживания, чтобы проверить качество масла. Выбираемые скорости повышения напряжения (2,0–3,5 кВ/с) и настраиваемое количество испытаний (1–6 раз) в XHYY102S обеспечивают гибкость как для быстрой проверки, так и для детальной оценки состояния. Архитектура прямого АЦП-сэмплирования устраняет дрейф аналоговой схемы, обеспечивая стабильную повторяемость, на которую могут полагаться ремонтники при принятии решений о восстановлении.

В3: Как он работает на предприятиях по переработке и регенерации трансформаторного масла?

Заводы по регенерации масла, перерабатывающие большие объемы отработанного трансформаторного масла, нуждаются в быстрых и надежных испытаниях BDV, чтобы убедиться, что регенерированное масло соответствует спецификациям повторного использования. Трехчашечная конфигурация XHYY102S позволяет параллельно тестировать входящие, промежуточные и исходящие образцы масла, значительно повышая эффективность рабочего процесса. Широкий диапазон схемы сторожевого таймера и защита от сбоев прибора обеспечивают непрерывную работу во время длительных, непрерывных сеансов тестирования, типичных для высокопроизводительных операций по регенерации.

В4: Подходит ли он для линий контроля качества производства трансформаторов?

Да. Производители трансформаторов требуют тщательного тестирования диэлектрических свойств масла в рамках заводских приемочных испытаний (FAT) перед отгрузкой оборудования с производственной линии. XHYY102S поддерживает стандартные методы GB1986 и GB2002, а также пользовательский режим, позволяя производителям программировать последовательности испытаний, соответствующие конкретным спецификациям заказчика или международным стандартам. Его полностью автоматизированная работа, управляемая микропроцессором, минимизирует зависимость от оператора и обеспечивает согласованные, повторяемые данные контроля качества в течение производственных смен.

В5: Может ли этот тестер использоваться в полевых условиях подрядчиками по обслуживанию в рамках профилактического обслуживания?

Независимые подрядчики по электротехническому обслуживанию, обслуживающие промышленных клиентов на нескольких объектах, получают преимущества от надежной конструкции и автономной функциональности XHYY102S. Несмотря на вес 42 кг (отражающий значительный повышающий трансформатор мощностью 1,5 кВА для надежного выходного напряжения 80 кВ), интегрированная компоновка панели — объединяющая ЖК-дисплей, функциональные клавиши, принтер и элементы управления на одной передней панели — обеспечивает эффективную установку и эксплуатацию на подстанциях клиентов. Датчики мониторинга окружающей среды (температуры и влажности) предоставляют контекст для каждого результата испытания, повышая достоверность отчетов для конечного потребителя.
