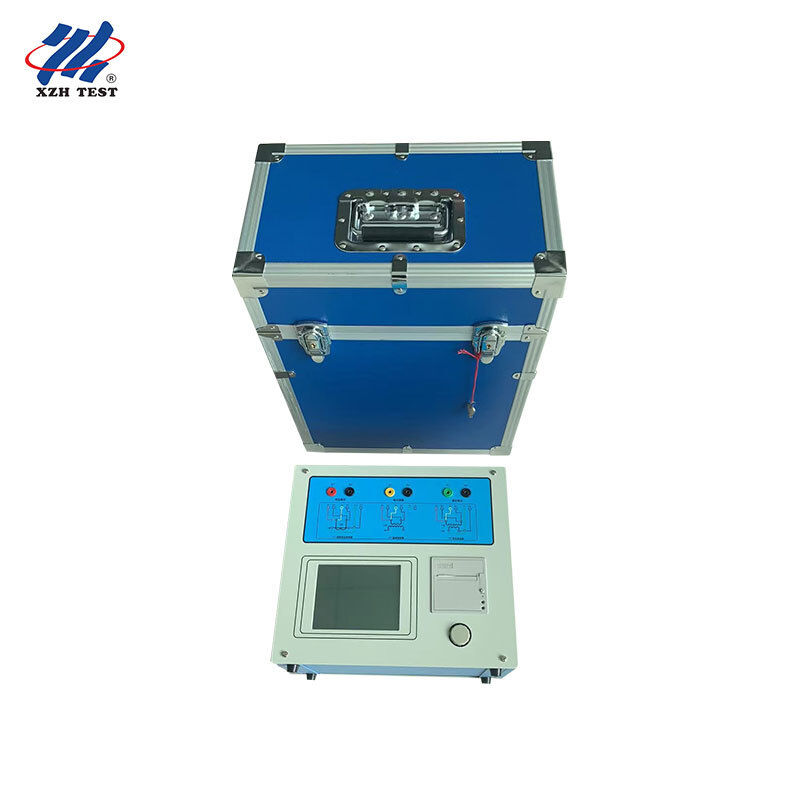

Преобразователь частоты, анализатор ТТ/ТН, испытатель трансформаторов | 60 кВ точка излома | XHTX206
Анализатор ТТ/ТН с преобразованием частоты XHTX206 — это комплексный испытатель характеристик трансформаторов нового поколения, разработанный для энергетической отрасли, заменяющий традиционную комбинацию трансформаторов с переменным коэффициентом трансформации, повышающих трансформаторов и усилителей тока. Основанный на передовой технологии испытаний с преобразованием частоты с высокопроизводительной платформой DSP и FPGA, он полностью удовлетворяет требованиям к испытаниям характеристик возбуждения (вольт-амперных), коэффициента трансформации, полярности, сопротивления вторичной обмотки, вторичной нагрузки, погрешности коэффициента и погрешности угла для трансформаторов тока защитного, измерительного и TP-класса, а также испытаниям характеристик возбуждения, коэффициента трансформации, полярности и сопротивления вторичной обмотки для электромагнитных блоков ТН. Прибор обеспечивает более высокую автоматизацию, лучшую стабильность и значительно повышенную эффективность испытаний для профессиональной верификации трансформаторов.
Применение и целевая аудитория: Предназначен для подразделений технического обслуживания сетевых компаний и подрядчиков по проектированию и строительству (EPC) в области передачи и распределения, команд по вводу в эксплуатацию электрооборудования ветряных и солнечных электростанций, электротехнических испытательных лабораторий крупных промышленных предприятий, таких как сталелитейные, цементные и химические заводы, компаний, предоставляющих услуги электротехнических испытаний, и поставщиков оборудования напрокат, а также для профессиональных учебных заведений в области энергетики для практического обучения испытаниям характеристик трансформаторов.
Основные характеристики
| Параметр |
Спецификация |
| Испытываемые объекты |
ТТ (защитный / измерительный / TP-класс), электромагнитные блоки ТН |
| Выход |
0~180 В (среднеквадр.), 12 А (среднеквадр.), 36 А (пиковое) |
| Точность напряжения |
±0,2% |
| Диапазон коэффициента ТТ |
1~40000 (1~2000 <0,1%; 2000~5000 <0,2%; 5000~35000 <0,5%) |
| Диапазон коэффициента ТН |
1~35000 |
| Измерение фазы |
Точность ±5 мин, разрешение 0,5 мин |
| Сопротивление вторичной обмотки |
0~600 Ω, <0,5% ±2 мΩ |
| Измерение нагрузки переменного тока |
0~1000 ВА, <0,5% ±0,02 ВА |
| Источник питания |
220 В переменного тока ±10%, 50 Гц |
| Рабочая среда |
-10~50°C, влажность ≤90% |
| Размеры / Вес |
365×290×153 мм / <10 кг |
Ключевые особенности
Метод преобразования частоты позволяет испытывать кривые характеристик возбуждения ТТ/ТН и кривые 10% погрешности, обрабатывая точки излома до 60 кВ всего при выходном напряжении 180 В (среднеквадр.) и токе 12 А (среднеквадр.) (36 А пиковое).
Проверка трансформаторов тока на месте без эталонного ТТ, усилителя, нагрузочного блока, регулятора напряжения или тяжелых силовых кабелей, что значительно снижает трудоемкость и повышает эффективность.
Погрешность коэффициента в пределах ±0,1% и погрешность угла в пределах ±5 мин, что позволяет проводить полевые испытания трансформаторов тока класса 0,2S с диапазоном коэффициента от 1 до 40000.
Автоматически рассчитывает напряжение/ток точки излома, кривые погрешности 10% (5%), коэффициент предела кратности (ALF), коэффициент безопасности прибора (FS), вторичную постоянную времени (Ts), коэффициент остаточной намагниченности (Kr), индуктивность в насыщенном и ненасыщенном состоянии.
Однокнопочное измерение постоянного сопротивления вторичной обмотки ТТ, возбуждения, коэффициента трансформации и полярности с одной схемой подключения для всех испытаний ТТ, кроме нагрузки, в соответствии со стандартами GB1208 (IEC60044-1), GB16847 (IEC60044-6) и GB1207.
Опциональный специальный усилитель тока обеспечивает выходной ток 180 А для испытаний на месте с прохождением тока.
Подходящие классы ТТ включают P, TPY, измерительные, PR, PX, TPS, TPX и TPZ, с автоматическим выбором стандарта в зависимости от типа и класса трансформатора.
Расширенные функции
Динамический китайский графический интерфейс с автоматическими схемами подключения для каждого выбранного элемента испытаний, пошагово направляющий операторов.
Графический трансфлективный ЖК-дисплей 5,7 дюйма, хорошо читаемый под прямыми солнечными лучами для работы на открытом воздухе.
Роторная фотоэлектрическая мышь для быстрого и интуитивно понятного ввода параметров и управления.
Встроенный принтер для автоматической печати отчетов об испытаниях; хранит до 1000 групп данных с сохранением при отключении питания.
Портативная конструкция весом менее 9 кг для удобной транспортировки на месте.
Метод четырехпроводного измерения обеспечивает точное измерение сопротивления вторичной обмотки, исключая погрешности сопротивления выводов.
Испытываемые элементы для трансформаторов тока
| Испытываемый элемент |
Описание |
| Сопротивление вторичной обмотки |
Измеряет постоянное сопротивление вторичной обмотки ТТ методом четырехпроводного измерения, диапазон 0~600 Ом |
| Характеристики возбуждения |
Испытывает вольт-амперную характеристику ТТ и электромагнитных блоков ТН |
| Коэффициент трансформации и полярность |
Проверяет точность коэффициента ТТ/ТН и полярность обмотки однократным нажатием кнопки |
| Вторичная нагрузка |
Измеряет нагрузку переменного тока до 1000 ВА с точностью <0,5% ±0,02 ВА |
| Погрешность коэффициента и погрешность угла |
Рассчитывает погрешность коэффициента в пределах ±0,1% и погрешность угла в пределах ±5 мин |
| Испытание с прохождением тока |
С опциональным усилителем обеспечивает выходной ток до 180 А для испытаний с прохождением тока на месте |
Соответствие стандартам и принципы испытаний
XHTX206 следует принципу испытаний методом низкой частоты для определения характеристик возбуждения, что значительно снижает требуемое испытательное напряжение и ток при сохранении точности измерений. Прибор также применяет метод расчета кривой 10% погрешности для оценки характеристик трансформаторов тока защитного класса, помогая инженерам убедиться в правильной работе защитных устройств в условиях неисправности. Все испытания соответствуют стандартам GB1207 (IEC60044-1), GB16847 (IEC60044-6) и GB1207, а прибор автоматически выбирает соответствующий стандарт в зависимости от типа и класса трансформатора, обеспечивая последовательные, воспроизводимые результаты, признанные энергетическими компаниями и сторонними лабораториями по всему миру.
Для различных конструкций ТТ, включая проходные, вторичные и оконные трансформаторы тока, в приложении к руководству приведены подробные схемы четырехпроводного подключения, гарантирующие правильное соединение для точного измерения в каждой конфигурации. Функция самодиагностики прибора проверяет внутренние цепи и каналы измерения перед испытаниями, а функция испытания с прохождением тока проверяет полный контур тока, делая XHTX206 полным решением для верификации для профессионалов в области испытаний трансформаторов.
Часто задаваемые вопросы
В1: Для кого предназначен анализатор ТТ/ТН XHTX206?
Он предназначен для подразделений технического обслуживания сетевых компаний и подрядчиков по проектированию и строительству (EPC) в области передачи и распределения, команд по вводу в эксплуатацию электрооборудования ветряных и солнечных электростанций, электротехнических испытательных лабораторий сталелитейных, цементных и химических предприятий, компаний, предоставляющих услуги электротехнических испытаний, и поставщиков оборудования напрокат, а также для профессиональных учебных заведений в области энергетики.
В2: Какие испытания он может выполнять?
Он выполняет испытания характеристик возбуждения (вольт-амперных), коэффициента трансформации, полярности, сопротивления вторичной обмотки, вторичной нагрузки, погрешности коэффициента и погрешности угла для ТТ защитного, измерительного и TP-класса, а также испытания характеристик возбуждения, коэффициента трансформации, полярности и сопротивления вторичной обмотки для электромагнитных блоков ТН.
В3: Почему важна технология преобразования частоты?
Испытания с преобразованием частоты генерируют полную кривую характеристик возбуждения и кривую 10% погрешности, используя всего лишь выходное напряжение 180 В (среднеквадр.) и ток 12 А (среднеквадр.), но при этом обрабатывают ТТ с точками излома до 60 кВ, устраняя необходимость в громоздких высоковольтных усилителях и мощных источниках тока.
В4: Может ли он проверять ТТ на месте без эталонного трансформатора?
Да. Он проверяет трансформаторы тока на месте без эталонного ТТ, усилителя, нагрузочного блока, регулятора напряжения или тяжелых силовых кабелей, достигая погрешности коэффициента в пределах ±0,1% и погрешности угла в пределах ±5 мин, что достаточно для полевых испытаний ТТ класса 0,2S.
В5: Какие аксессуары, упаковка и условия доставки применяются?
Опциональный специальный усилитель тока доступен для испытаний с прохождением тока до 180 А. Прибор поставляется в деревянной упаковке в течение 5-8 рабочих дней, с оплатой T/T и минимальным объемом заказа 1 шт.
