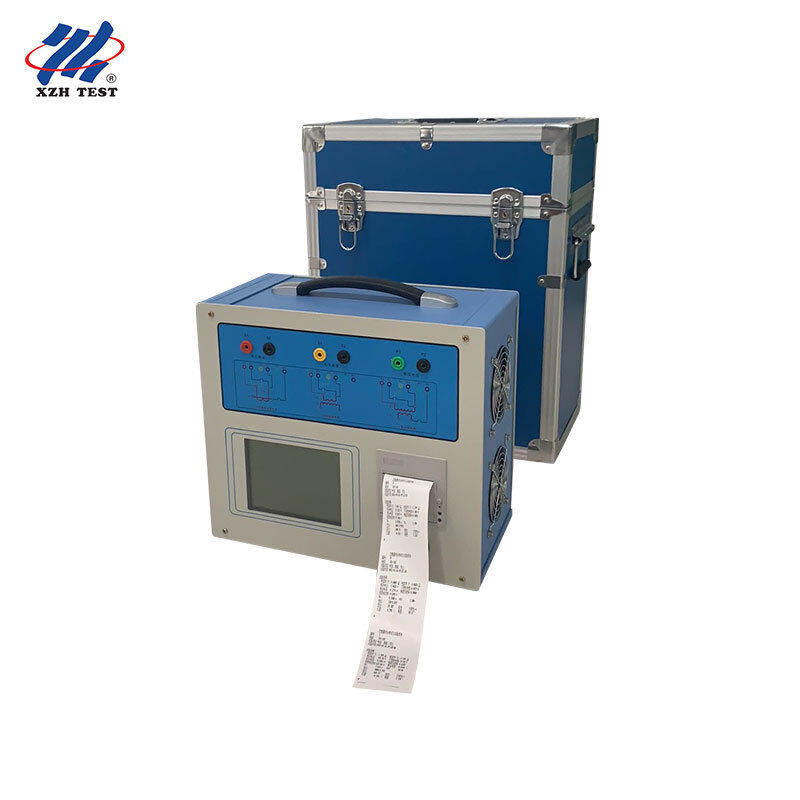

CT PT Tester Трансформаторный Анализ Характеристик. Точное Измерение.
XHTX206 CT PT Tester - это комплексный анализатор характеристик трансформаторов для энергетической промышленности.построен на высокопроизводительной платформе DSP и FPGA с передовой технологией тестирования преобразования частотОн охватывает характеристики возбуждения (вольт-ампер), коэффициент преобразования, полярность, вторичное сопротивление обмотке, вторичную нагрузку, ошибку соотношения и ошибку угла для испытания класса защиты,трансформаторы тока класса "Счет" и класса "ТП", и поддерживает характеристики возбуждения, коэффициент трансформации, полярность, вторичное сопротивление обмотке и тестирование ошибок коэффициента для электромагнитных блоков PT.Инструмент нового поколения, разработанный на основе обширных исследований рынка и теоретических исследований, он заменяет традиционную комбинацию трансформаторов с переменным соотношением, трансформаторов с повышенным уровнем напряжения и усилителей тока, обеспечивая более высокую автоматизацию,лучшая стабильность и значительно повышенная эффективность испытаний для профессиональной проверки трансформаторов.
Приложения и целевая аудитория:Идеально подходит для центров измерения и калибровки мощности, выполняющих проверку КТ класса 0.2S на месте, электростанций, электроиспытательных бригад на железной дороге,нефтехимическая и горнодобывающая промышленность, университетские электротехнические лаборатории и сторонние организации по испытаниям мощности и сертификации, требующие точного измерения пропорций и углов ошибок приборовых трансформаторов.
Основные характеристики
| Параметр |
Спецификация |
| Объекты испытания |
CT (защита / измерение / класс TP), PT электромагнитные единицы |
| Выпуск |
0~180Vrms, 12Arms, 36A (пик) |
| Точность напряжения |
± 0,2% |
| Диапазон соотношения КТ |
1 ~ 40000 (1 ~ 2000 < 0,1%; 2000 ~ 5000 < 0,2%; 5000 ~ 35000 < 0,5%) |
| Диапазон соотношения PT |
1 ~ 35000 |
| Измерение фазы |
Точность ±5 мин, разрешение 0,5 мин |
| Вторичное сопротивление обмотке |
0 ~ 600Ω, < 0,5% ± 2mΩ |
| Измерение нагрузки переменного тока |
0~1000VA, < 0,5% ± 0,02VA |
| Силовое питание |
AC220V ±10%, 50 Гц |
| Рабочая среда |
-10~50°C, влажность ≤90% |
| Размеры / вес |
365×290×153 мм / < 10 кг |
Ключевые особенности
Ошибка соотношения в пределах ±0,1% и ошибка угла в пределах ±5 мин позволяют проводить полевые испытания трансформаторов тока класса 0,2S.
Метод преобразования частоты обрабатывает точки наклона КТ до 60 кВ с использованием выхода только 180Вrms и тока 12Arms (пик 36A).
Проверка на месте без стандартной КТ, ускорителя, коробки нагрузки, регулятора напряжения или кабелей для большого тока, что значительно снижает рабочую нагрузку на испытание.
Автоматически выводит напряжение/текущий момент перегиба, кривые погрешности 10% (5%), предельный коэффициент точности (ALF), коэффициент безопасности прибора (FS),Вторичная постоянная времени (Ts) и коэффициент пребывания (Kr).
Одноключное испытание сопротивления, возбуждения, соотношения и полярности тока постоянного тока с помощью одной схемы проводки, соответствующей стандартам GB1208 (IEC60044-1), GB16847 (IEC60044-6) и GB1207.
Факультативный специальный усилитель тока обеспечивает выход 180 А для испытаний потока на месте.
Подходящие классы КТ включают P, TPY, измерение, PR, PX, TPS, TPX и TPZ с автоматическим стандартным выбором на основе типа и класса трансформатора.
Усовершенствованные функции
Динамический графический интерфейс на китайском языке с автоматическими схемами проводки для каждого выбранного элемента испытания, направляющий операторов шаг за шагом.
5.7 дюймовый графический трансфлективный ЖК-дисплей, четко читаемый при прямом солнечном свете для работы на открытом воздухе.
Ротационная фотоэлектрическая мышь для быстрого, интуитивного ввода параметров и работы.
Встроенный принтер для автоматической печати отчетов о испытаниях; хранит до 1000 групп данных с сохранением отключения питания.
Переносная конструкция весом менее 9 кг для легкой полевой транспортировки.
Метод измерения с четырьмя терминалами обеспечивает точное испытание вторичного сопротивления обмотке путем устранения ошибок сопротивления свинцу.
С широкими возможностями тестирования CT/PT, технологией преобразования частот и автоматизированной отчетности,XHTX206 обеспечивает лабораторную точность и полевое удобство для анализа характеристик трансформатораУсовершенствованные функции самоиспытания и испытания потока в приборе еще больше расширяют его значение для команд по вводу в эксплуатацию.позволяет полностью проверить всю цепочку измерений до начала официальных испытаний.
Испытательные пункты для трансформаторов тока
| Испытательный пункт |
Описание |
| Вторичное сопротивление обмотке |
Измерение сопротивления постоянного тока CT вторичной обмотки методом с четырьмя терминалами, диапазон 0 ~ 600Ω |
| Характеристики возбуждения |
Испытания кривой характеристик электромагнитных единиц CT и PT в вольт-амперах |
| Соотношение трансформации и полярность |
Проверяет точность соотношения CT/PT и полярность обмотки с одним ключом |
| Вторичное бремя |
Измерение напряжения переменного тока до 1000 ВА с точностью < 0,5% ± 0,02 ВА |
| Ошибка соотношения и ошибка угла |
Вычисляет ошибку соотношения в пределах ±0,1% и ошибку угла в пределах ±5 мин |
| Испытание потока |
С дополнительным усилителем, выходы до 180A для испытаний потока на месте |
Соответствие стандартам и принципы испытаний
XHTX206 следует принципу испытания низкочастотным методом для испытания характеристик возбуждения,который значительно снижает требуемое испытательное напряжение и ток при сохранении точности измеренияПрибор также применяет метод расчета кривой ошибки 10% для оценки производительности трансформаторов тока класса защиты.помогает инженерам проверять, что защитные устройства будут работать правильно при неисправностиВсе испытания соответствуют стандартам GB1208 (IEC60044-1), GB16847 (IEC60044-6) и GB1207, при этом прибор автоматически выбирает соответствующий стандарт в соответствии с типом и классом трансформатора.обеспечение последовательности, повторяемые результаты, которые принимаются коммунальными службами и сторонними лабораториями во всем мире.
Для различных конструкций CT, включая трансформаторы тока типа буши, раны и окна, в приложении к руководству приведены подробные схемы проводки с четырьмя терминалами,гарантирование правильных соединений для точного измерения в каждой конфигурацииФункция самоиспытания прибора проверяет внутренние цепи и каналы измерения перед испытанием, в то время как функция испытания потока проверяет полный цикл тока,что делает XHTX206 полным решением для проверки профессионалов по испытаниям трансформаторов.
Частые вопросы
Вопрос 1: Для кого предназначен тест XHTX206 CT PT?
Он предназначен для центров измерения и калибровки мощности, испытательных групп электростанций, испытательных групп в железнодорожной, нефтехимической и горнодобывающей промышленности,Университетские электротехнические лаборатории, и сторонние организации по тестированию и сертификации электроэнергии.
Вопрос 2: Какие типы трансформаторов можно протестировать?
Он испытывает трансформаторы тока класса защиты, класса измерения и класса TP, включая характеристики возбуждения, соотношение, полярность, сопротивление вторичной обмотке, вторичную нагрузку,ошибка соотношения и ошибка угла, а также электромагнитные единицы PT. Поддерживаются классы CT P, TPY, измерение, PR, PX, TPS, TPX и TPZ.
Вопрос 3: Как работает полевая работа по тестированию преобразования частот?
Он производит полную характеристику возбуждения и кривые погрешности 10% при выходе только 180Vrms и токе 12Arms при обработке CT с точками наклона до 60 кВ,устранение необходимости в громоздких высоковольтных ускорителях и больших источниках тока.
Вопрос 4: Какую точность он достигает для проверки КТ на месте?
Ошибка соотношения в пределах ±0,1% и ошибка угла в пределах ±5 мин, поддерживающая полевую проверку трансформаторов тока класса 0.2S в диапазоне соотношений от 1 до 40000 без стандартного трансформатора;ускоритель или нагрузочная коробка.
Q5: Какие аксессуары и сроки доставки доступны?
Дополнительный специальный усилитель тока позволяет проводить испытания потока 180 А. Тестер поставляется в деревянной упаковке в течение 5-8 рабочих дней с оплатой T / T и 1 набором MOQ.
