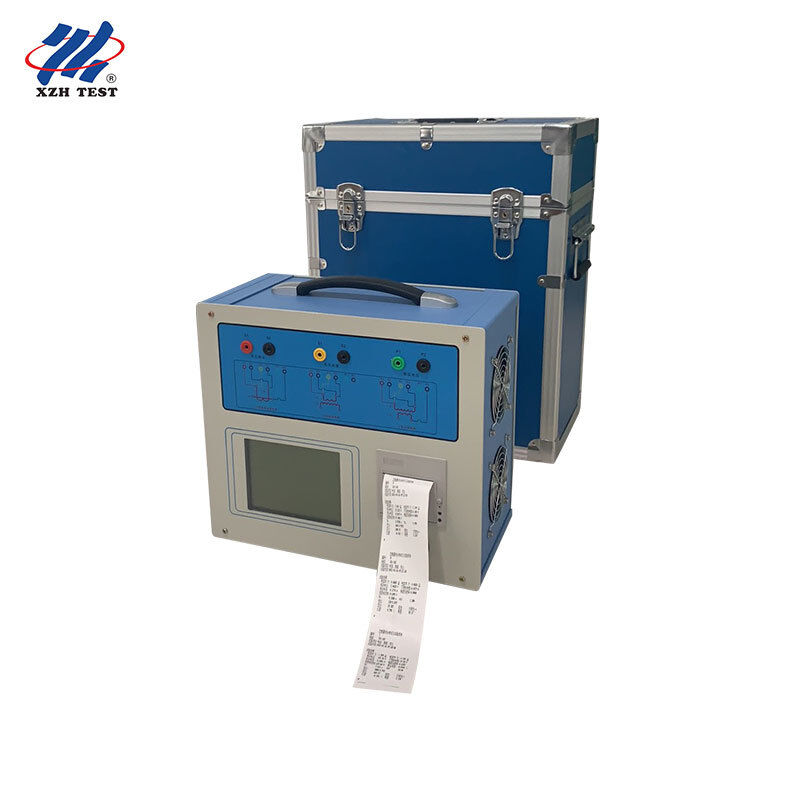

Анализатор трансформаторов ТТ/ТН XHTX206 | Преобразование частоты
Анализатор ТТ/ТН XHTX206 — это комплексный испытатель характеристик трансформаторов нового поколения, разработанный для энергетической отрасли, заменяющий традиционные трансформаторы с переменным коэффициентом трансформации, повышающие трансформаторы и усилители тока. Основанный на передовой технологии испытаний с преобразованием частоты с высокопроизводительной платформой DSP и FPGA, он полностью удовлетворяет требованиям к испытаниям характеристик возбуждения (вольт-амперных), коэффициента трансформации, полярности, сопротивления вторичной обмотки, вторичной нагрузки, погрешности коэффициента и погрешности угла для трансформаторов тока защитного, измерительного и TP классов, а также испытаниям характеристик возбуждения, коэффициента трансформации, полярности и сопротивления вторичной обмотки для электромагнитных блоков ТН.
Применение и целевая аудитория: Разработан для заводских приемочных испытаний производителей трансформаторов тока и напряжения, научно-исследовательских институтов энергетики и высоковольтных испытательных лабораторий, инженеров по вводу в эксплуатацию релейной защиты, групп приемки подстанций и профилактического обслуживания, а также отделов ввода в эксплуатацию энергетических строительных объектов, которым требуется проверка ТТ/ТН на месте без стандартных трансформаторов, усилителей или нагрузочных блоков.
Ключевые характеристики
| Параметр |
Спецификация |
| Объекты испытаний |
ТТ (защитный / измерительный / TP класс), электромагнитные блоки ТН |
| Выход |
0~180 В (среднеквадр.), 12 А (среднеквадр.), 36 А (пик) |
| Точность напряжения |
±0,2% |
| Диапазон коэффициента ТТ |
1~40000 (1~2000 <0,1%; 2000~5000 <0,2%; 5000~35000 <0,5%)Диапазон коэффициента ТН1~35000Измерение фазы |
| Точность ±5 мин, разрешение 0,5 мин |
Сопротивление вторичной обмотки |
| 0~600 Ом, <0,5% ±2 мОм |
Измерение переменной нагрузки |
| 0~1000 ВА, <0,5% ±0,02 ВА |
Источник питанияAC220V ±10%, 50Hz |
| Рабочая среда |
-10~50°C, влажность ≤90%Размеры / Вес |
| 365×290×153 мм / <10 кг |
Ключевые особенности |
| Метод преобразования частоты позволяет испытывать кривые характеристик возбуждения ТТ/ТН и кривые погрешности 10%, обрабатывая точки перегиба до 60 кВ всего при выходном напряжении 180 В (среднеквадр.) и токе 12 А (среднеквадр.) (36 А пик). |
Проверка трансформаторов тока на месте без стандартного ТТ, усилителя, нагрузочного блока, регулятора напряжения или тяжелых токовых кабелей, что значительно снижает трудоемкость и повышает эффективность. |
| Погрешность коэффициента в пределах ±0,1% и погрешность угла в пределах ±5 мин, что позволяет проводить полевые испытания трансформаторов тока класса 0,2S с диапазоном коэффициента 1~40000. |
Автоматически рассчитывает напряжение/ток точки перегиба, кривые погрешности 10% (5%), коэффициент предела точности (ALF), коэффициент безопасности прибора (FS), вторичную постоянную времени (Ts), коэффициент остаточной намагниченности (Kr), насыщенную и ненасыщенную индуктивность.Однокнопочное тестирование постоянного сопротивления ТТ, возбуждения, коэффициента трансформации и полярности с одной схемой подключения для всех испытаний ТТ, кроме нагрузки, в соответствии со стандартами GB1208 (IEC60044-1), GB16847 (IEC60044-6) и GB1207. |
Опциональный специальный усилитель тока обеспечивает выходной ток 180 А для сквозных испытаний на месте.
Расширенные функции
Полноценный динамический графический интерфейс на китайском языке с автоматическими схемами подключения, отображаемыми в соответствии с выбранным элементом испытания; ручное обращение к справочным материалам не требуется.
5,7-дюймовый графический трансфлективный ЖК-дисплей, хорошо видимый под прямыми солнечными лучами.
Поворотная фотоэлектрическая мышь для быстрого и удобного ввода параметров.
Встроенный принтер автоматически печатает отчеты об испытаниях; хранит до 1000 групп данных испытаний с сохранением при отключении питания.
Портативная конструкция с общим весом менее 9 кг, удобная для переноски на объекты.
Сочетая комплексные функции тестирования ТТ/ТН, технологию преобразования частоты и автоматическую генерацию отчетов, XHTX206 обеспечивает лабораторную точность и удобство для полевых испытаний характеристик трансформаторов.
Часто задаваемые вопросы
В1: Для кого предназначен анализатор ТТ/ТН XHTX206?
Он предназначен для заводских приемочных испытаний производителей ТТ/ТН, научно-исследовательских институтов энергетики и высоковольтных испытательных лабораторий, инженеров по вводу в эксплуатацию релейной защиты, групп приемки подстанций и профилактического обслуживания, а также отделов ввода в эксплуатацию энергетических строительных объектов, выполняющих проверку трансформаторов на месте.
В2: Какие испытания он может выполнять?
Он выполняет испытания характеристик возбуждения (вольт-амперных), коэффициента трансформации, полярности, сопротивления вторичной обмотки, вторичной нагрузки, погрешности коэффициента и погрешности угла для ТТ защитного, измерительного и TP классов, а также испытания характеристик возбуждения, коэффициента трансформации, полярности и сопротивления вторичной обмотки для электромагнитных блоков ТН.
В3: Почему важна технология преобразования частоты?
Испытания с преобразованием частоты генерируют полную кривую характеристики возбуждения и кривую погрешности 10% всего при выходном напряжении 180 В (среднеквадр.) и токе 12 А (среднеквадр.), при этом обрабатывая ТТ с точками перегиба до 60 кВ, устраняя необходимость в громоздких высоковольтных усилителях и мощных источниках тока.
В4: Может ли он проверять ТТ на месте без стандартного трансформатора?
Да. Он проверяет трансформаторы тока на месте без стандартного ТТ, усилителя, нагрузочного блока, регулятора напряжения или тяжелых токовых кабелей, достигая погрешности коэффициента в пределах ±0,1% и погрешности угла в пределах ±5 мин, что достаточно для полевых испытаний ТТ класса 0,2S.
В5: Какие аксессуары, условия упаковки и доставки применяются?
Опционально доступен специальный усилитель тока для сквозных испытаний током 180 А. Прибор поставляется в деревянной упаковке в течение 5-8 рабочих дней, с оплатой T/T и минимальным объемом заказа 1 шт.
