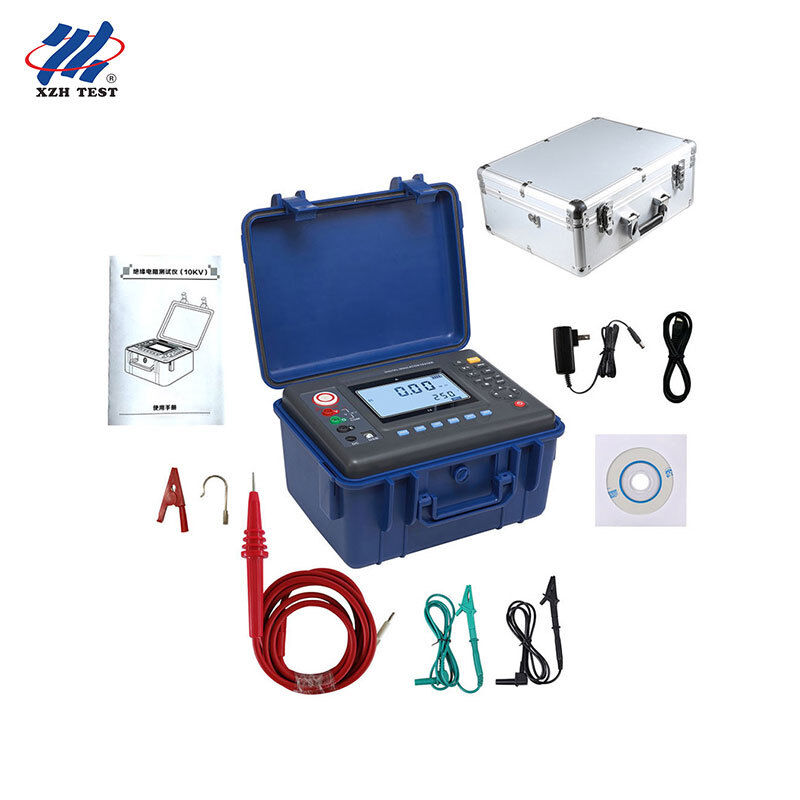

XHMR-10KVA Цифровой Изоляционный Противостойкостный Тестер
XHMR-10KVB представляет собой портативный высоковольтный цифровой испытатель сопротивления изоляции (мегомметр), который измеряет сопротивление изоляции от 0,01MΩ до 35TΩ при шести выбираемых испытательных напряжениях до 10kV,вместе с напряжением постоянного тока/переменного, измерение тока постоянного тока и емкости. с испытанием соотношения поглощения (DAR) и индекса поляризации (PI), 500-групповое наборное хранилище и интерфейс USB,Он обеспечивает лабораторную диагностику изоляции в 2.75 кг полевого прибора.
Предназначен для:Группы по техническому обслуживанию и вводу в эксплуатацию электроэнергии, которые проверяют изоляцию двигателей, генераторов, трансформаторов мощности, коммутаторов и кабелей питания, включая экипажи подстанций,Электрические отделения промышленных предприятий, подрядчики по установке оборудования и сторонние поставщики услуг по электроинспекции, которым необходим портативный испытатель изоляции 10 кВ с бортовым хранением данных и отчетностью ПК.
Основные характеристики
| Параметр |
Спецификация |
| Модель |
XHMR-10KVB |
| Функции испытания |
Сопротивление изоляции, напряжение, постоянный ток, емкость |
| Номинальное напряжение |
250В / 500В / 1000В / 2500В / 5000В / 10кВ |
| Диапазон сопротивления изоляции |
0.01MΩ 35TΩ (разрешение 0,01MΩ) |
| Диапазон напряжения постоянного тока |
0 ‰ 1000 В (разрешение 0,1 В) |
| Диапазон напряжения переменного тока |
0 ¢ 750 В (разрешение 0,1 В) |
| Диапазон постоянного тока |
0.1nA 6mA (разрешение 0,1nA) |
| Диапазон емкости |
10nF 50μF (разрешение 10nF) |
| Выходной ток короткого замыкания |
≥6mA |
| Соотношение поглощения / индекс поляризации |
Поддерживается (DAR / PI) |
| Хранение данных |
500 групп |
| Дисплей |
4-разрядный большой ЖК-дисплей, серое освещение экрана, 108 × 65 мм |
| Интерфейс USB |
Загрузка, сохранение и печать данных с помощью ПК |
| Размер прибора |
240 × 188 × 85 мм (л/м/ч) |
| Масса прибора |
2750 г (включая аккумулятор) |
| Силовое питание |
Акумулятор 12 В |
| Автоматическое отключение |
15 минут бездействия |
| Диэлектрическая прочность |
AC 3 кВ / 50 Гц в течение 1 мин. |
| Рабочая температура / влажность |
-10°C до +50°C, <85%RH |
| Температура хранения / влажность |
-15°C до +55°C, < 90% RH |
| Стандарты безопасности |
IEC61010-1, IEC1010-2-31, IEC61557-1/5, IEC60529 (IP54), CAT III 300В |
Основные особенности
Защитные функции при коротких замыканиях, перегрузках и низком напряжении батареи.
Поддерживает испытания изоляции, измерение соотношения поглощения (DAR), вычисление индекса поляризации (PI) и быстрое тестирование.
По завершении каждого испытания отображается остаточное напряжение для более безопасной обработки.
Прибор автоматически выключается после периода бездействия.
Интерфейс USB с встроенной функцией зарядки литийных батарей для передачи данных на месте.
Доступные номиналы напряжения
| Модель / спецификация |
Номинальное напряжение |
Ток короткого замыкания |
| XHMR-25 |
250 В / 500 В / 1000 В / 2500 В |
3mA / 5mA |
| XHMR-50 |
500В / 1000В / 2500В / 5000В |
3mA / 5mA |
| XHMR-100 |
1000 В / 2500 В / 5000 В / 10000 В |
3mA / 5mA |
Полевые применения
Испытания изоляции двигателя, генератора и трансформатора
Применяется до 10 кВ постоянного тока на обмотки и записывает сопротивление изоляции, значения DAR и PI для оценки влажности, загрязнения и старения перед перезагрузкой оборудования.
Техническое обслуживание кабелей питания и выключателей
Проверяет изоляционное состояние силовых кабелей, корпусов и коммутаторов во время профилактического обслуживания и подтверждает диэлектрическую целостность после ремонта или отказа.
Запуск в эксплуатацию и испытания приемки
Обеспечивает стабильное, стандартное испытательное напряжение, чтобы подрядчики-монтажники могли выдавать отчеты о принятии изоляции до передачи.
Регистрация и отчетность данных на месте
Хранит до 500 групп измерений и загружает их на ПК через USB, так что полевые инженеры могут создавать структурированные записи испытаний изоляции без ручной копирования.
Частые вопросы
Вопрос 1: Для кого предназначен цифровой тестер изоляционного сопротивления XHMR-10KVA?
Он предназначен для команд по техническому обслуживанию и вводу в эксплуатацию электроэнергии, которые проверяют изоляцию двигателей, генераторов, трансформаторов, коммутаторов и силовых кабелей, включая экипажи подстанций,Электрические отделения промышленных предприятий, подрядчики по установке оборудования и сторонние поставщики услуг по электроинспекции, которым необходим портативный испытатель изоляции 10 кВ с встроенным хранилищем данных.
Вопрос 2: Какие испытательные напряжения и диапазон сопротивления он поддерживает?
Он обеспечивает шесть номинальных испытательных напряжений 250V, 500V, 1000V, 2500V, 5000V и 10kV и измеряет сопротивление изоляции от 0,01MΩ до 35TΩ с разрешением 0,01MΩ.
Q3: Может ли он измерить индекс поляризации и соотношение поглощения?
Устройство поддерживает измерение соотношения поглощения (DAR) и индекса поляризации (PI), которые необходимы для оценки влажности изоляции и состояния старения.не только одно показание сопротивления.
Q4: Как хранятся и передаются данные измерений?
Он хранит до 500 групп измерений на борту и подключается к ПК через интерфейс USB с программным обеспечением мониторинга, поэтому записи могут быть загружены, сохранены и напечатаны непосредственно.
Q5: Какие стандарты безопасности и защиты он отвечает?
Он разработан в соответствии с IEC61010-1, IEC1010-2-31 и IEC61557-1/5, имеет рейтинг IEC60529 (IP54) с CAT III 300V и уровнем загрязнения 2,и проходит испытание диэлектрической прочности переменного тока 3 кВ/50 Гц в течение 1 минуты с сопротивлением изоляции корпуса не менее 50 МΩ.
Для получения дополнительных моделей, аксессуаров или полных спецификаций, пожалуйста, свяжитесь с нами.
