Переносная система поиска повреждений кабелей 32 кВ с энергией разряда 1024 Дж

Name: Переносная система поиска повреждений кабелей 32 кВ с энергией разряда 1024 Дж
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-2TSB+XHDD503E
Price: 15500.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	Китай
Фирменное наименование:	XZH TEST
Сертификация:	CE ISO
Номер модели:	XHHV535-2TSB+XHDD503E

Подробная информация

Место происхождения:

Китай

Фирменное наименование:

XZH TEST

Сертификация:

CE ISO

Номер модели:

XHHV535-2TSB+XHDD503E

Выделить:

High Light

Выделить:

Переносной локатор повреждений кабелей 32 кВ

Устройство поиска повреждений с энергией разряда 1024 Дж

Переносная система поиска повреждений кабелей с гарантией

Trading Information

Количество мин заказа:

1 комплект

Упаковывая детали:

Деревянная упаковка

Время доставки:

5-8 рабочих дней

Условия оплаты:

T/T

Поставка способности:

500SET/YEAR

Характер продукции

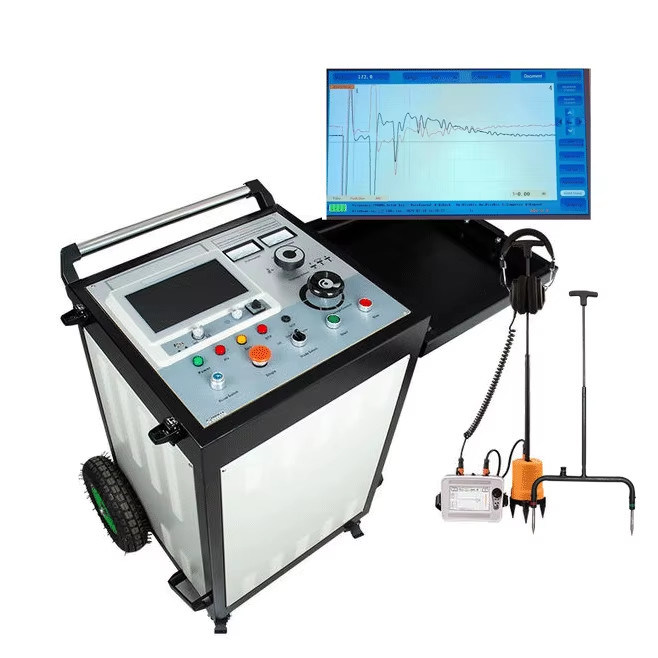

Система обнаружения мест повреждений кабелей ARC с энергией разряда 1024 Дж, 32 кВ и ниже

XHHV535-2TSB система обнаружения мест повреждений кабелей определяет основные повреждения изоляции в силовых кабелях напряжением 35 кВ и ниже, точно измеряя длину кабеля. Эта комплексная система сочетает в себе тестер повреждений кабелей с высоковольтным импульсным генератором для надежного обнаружения повреждений.

Обзор системы

Тестер повреждений кабелей оснащен интуитивно понятным программным интерфейсом с сенсорным управлением, управляемым однокристальным микрокомпьютером. Встроенная литий-ионная батарея большой емкости обеспечивает стабильную и надежную работу с независимой системой электропитания, которая предотвращает помехи во время импульсного разряда.

Эта усовершенствованная система тестирования эффективно выявляет различные повреждения кабелей, в том числе:

Низкоомные, короткие замыкания и обрывы
Обрывы проводов в силовых кабелях из различных материалов
Высокоомные утечки и перекрытия
Повреждения в высокочастотных коаксиальных кабелях, кабелях уличного освещения и подземных проводах

Технические характеристики

Параметр	Значение
Напряжение импульса высокого напряжения	0-8кВ/16кВ/32кВ
Ток со стороны высокого напряжения	0-60 мА
Внутренний конденсатор	2 мкФ/32 кВ, 8 мкФ/16 кВ, 32 мкФ/8 кВ
Время импульса	Автоматический импульс ~7 с или ручное управление
Энергия импульса	1024 Дж
Мощность импульса	2 кВА
Вес	≤120 кг
Электропитание	AC220В±15%, 50Гц±2Гц

Параметры предварительного локатора повреждений кабеля

Частота дискретизации: 1 МГц~400 МГц
Амплитуда низковольтного импульса: 300 В±15%
Диапазон измерения расстояния: ≥120 км
Диапазоны испытаний: 100 м/300 м/500 м/1 км/3 км/5 км/10 км/25 км/50 км/100 км
Ширина импульса: от 0,15 мкс до 10 мкс (8 выбираемых диапазонов)
Минимальное разрешение: 0,07 м
Зона нечувствительности: ≤10 м
Погрешность измерения: ≤±(0,5%×L+1 м), где L - длина кабеля
Питание: Встроенная литиевая батарея 10,4 Ач (5 часов работы, 2 часа зарядки)

XHDD503E Указатель места повреждения кабеля

Указатель места повреждения XHDD503E использует технологию акусто-магнитной синхронизации для точного определения местоположения повреждений кабеля. В сочетании с высоковольтным импульсным генератором он обнаруживает явления разрядки вспышки посредством вибрационных волн, звуковых волн и электромагнитных волн, обрабатывая эти данные для вывода как визуальных показаний расстояния, так и звуковых сигналов для точной локализации повреждения.

Этот универсальный прибор обрабатывает различные повреждения кабелей, в том числе:

Низкоомные, короткие замыкания и обрывы
Обрывы проводов в кабелях различного напряжения и материалов
Утечки и перекрытия с высоким сопротивлением

Технические характеристики указателя места повреждения

Полоса пропускания звукового канала: Всепропускной (100 Гц-1600 Гц), Низкочастотный (100 Гц-300 Гц), Высокочастотный (160 Гц-1600 Гц), Полосно-пропускающий (200 Гц-600 Гц)
Регулировка канала: 8 уровней для звука, магнитного поля и напряжения
Звуковой выход: Усиление 16 уровней (0-112 дБ), импеданс 350 Ом
Диапазон обнаружения: 0,00-99,99 мс, 75 мВ-75 В
Точность обнаружения: Позиционирование ≤0,1 м; Шаговое напряжение ≤0,5 м; Путь ≤0,5 м
Питание: 4×18650 литиевые батареи (8+ часов работы)
Условия эксплуатации: от -25°C до 65°C; ≤90% влажности
Размеры: 428L×350W×230H (мм)
Вес: 7 кг
