Портативная система поиска повреждений кабелей для силовых кабелей 35 кВ

Name: Портативная система поиска повреждений кабелей для силовых кабелей 35 кВ
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-2TSB+XHDD503E
Price: 15500.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	Китай
Фирменное наименование:	XZH TEST
Сертификация:	CE ISO
Номер модели:	XHHV535-2TSB+XHDD503E

Подробная информация

Место происхождения:

Китай

Фирменное наименование:

XZH TEST

Сертификация:

CE ISO

Номер модели:

XHHV535-2TSB+XHDD503E

Выделить:

High Light

Выделить:

Переносной дефектоискатель кабелей 35 кВ

Система обнаружения неисправностей кабеля питания

портативный кабельный дефектоискатель с гарантией

Trading Information

Количество мин заказа:

1 комплект

Упаковывая детали:

Деревянная упаковка

Время доставки:

5-8 рабочих дней

Условия оплаты:

T/T

Поставка способности:

2000set/year

Характер продукции

Обязательная портативная система обнаружения повреждений кабеля для обнаружения изоляции силового кабеля

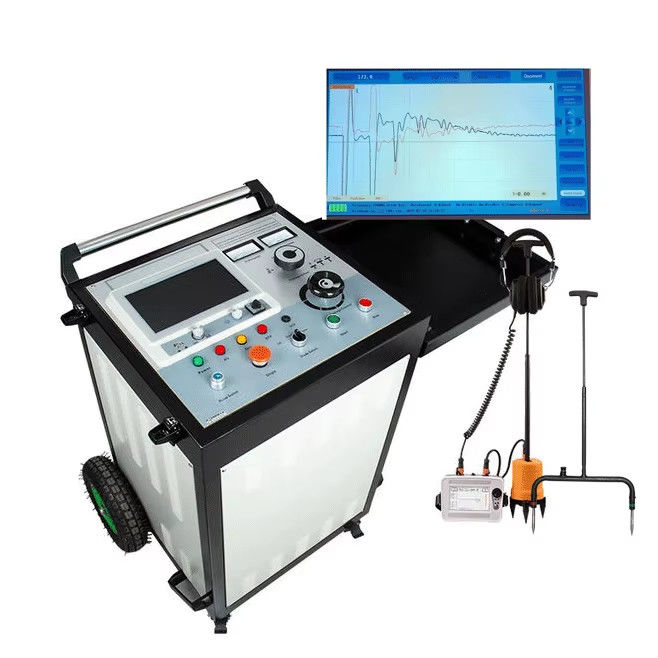

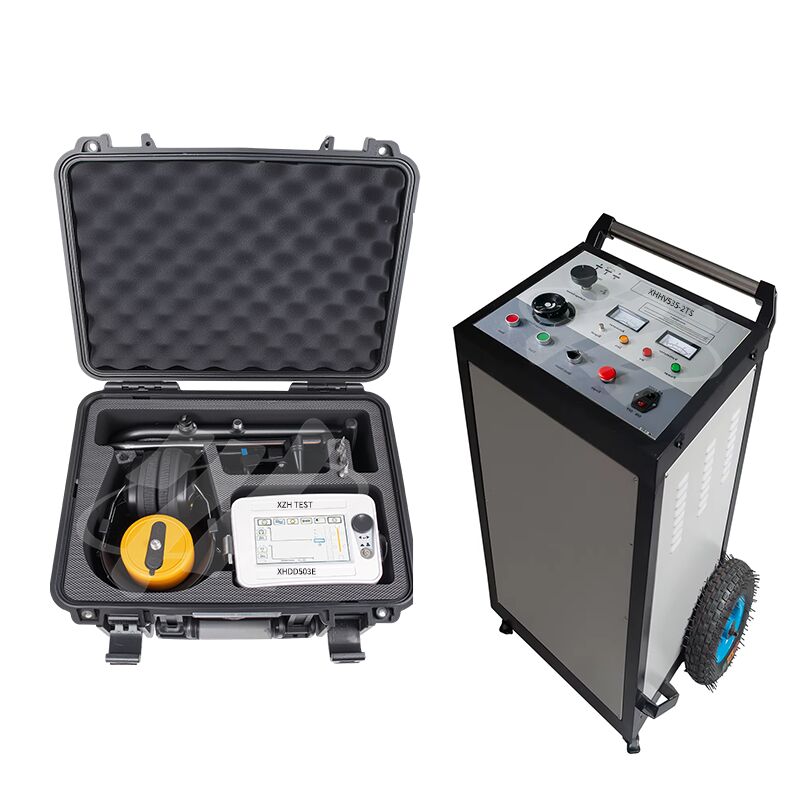

Система обнаружения повреждений кабеля XHHV535-2TSB

Локатор повреждений кабеля XHHV535-2TSB предназначена для обнаружения основных повреждений изоляции в силовых кабелях с уровнем напряжения до 35 кВ и для калибровки длины кабеля. Эта комплексная система включает в себя два основных компонента: тестер повреждений кабеля и высоковольтный импульсный генератор.

Основные характеристики

Простой интерфейс программного обеспечения с сенсорным управлением
Централизованное управление с помощью одночипового микрокомпьютера
Встроенная литий-ионная батарея большой емкости для стабильной и надежной работы
Независимая система питания предотвращает помехи во время импульсного разряда
Подходит для различных повреждений кабеля, включая низкое сопротивление, короткое замыкание, обрыв цепи и обрыв провода
Эффективна для утечек с высоким сопротивлением и пробоев с высоким сопротивлением
Совместима с силовыми кабелями, высокочастотными коаксиальными кабелями, кабелями уличного освещения и подземными проводами

Технические параметры

Импульсное высокое напряжение	0-8кВ/16кВ/32кВ
Ток со стороны высокого напряжения	0-60 мА
Внутренний конденсатор	2μF/32кВ, 8μF/16кВ, 32μF/8кВ
Время импульса	Автоматический импульс около 7 с, доступно ручное управление
Энергия импульса	1024 Дж
Мощность импульса	2 кВА
Вес	≤120 кг
Электропитание	AC220В±15%, 50Гц±2Гц

Параметры предварительного локатора повреждений кабеля

Частота дискретизации: 1 МГц~400 МГц
Амплитуда низковольтного импульса: 300 В±15%
Диапазон измерения расстояния: ≥120 км
Диапазон испытаний: 100 м/300 м/500 м/1 км/3 км/5 км/10 км/25 км/50 км/100 км
Ширина импульса: от 0,15μS до 10μS
Минимальное разрешение: 0,07 м
Мертвая зона испытаний: ≤10 м
Погрешность измерения: ≤±(0,5%×L+1 м), где L - длина кабеля
Рабочее питание: Встроенная литиевая батарея 10,4 Ач (5 часов работы, 2 часа зарядки)

Локатор повреждений кабеля XHDD503E

Локатор повреждений кабеля XHDD503E использует технологию акусто-магнитной синхронизации для точного определения местоположения повреждений кабеля. В сочетании с высоковольтным импульсным генератором он обнаруживает явления вспышечного разряда посредством вибрационных волн, звуковых волн и электромагнитных волн, что позволяет точно идентифицировать точку повреждения.

Применение

Подходит для различных повреждений кабеля, включая низкое сопротивление, короткое замыкание, обрыв цепи и обрыв провода в силовых кабелях, коаксиальных кабелях и низковольтных кабелях с различными уровнями напряжения, сечениями и средами, а также для утечек и пробоев с высоким сопротивлением.

Основные параметры

Варианты полосы пропускания звукового канала: Всепропускной, Низкочастотный, Высокочастотный, Полосно-пропускающий
Регулировка канала: 8 уровней звука, магнитного поля и напряжения
Звуковой выход: усиление 16 уровней (0-112 дБ), импеданс 350Ω
Диапазон обнаружения: 0,00-99,99 мс, 75 мВ-75 В
Точность обнаружения: позиционирование ≤0,1 м; ступенчатое напряжение ≤0,5 м; путь ≤0,5 м
Электропитание: 4×18650 стандартные литиевые батареи
Время ожидания: >8 часов
Условия эксплуатации: от -25°C до 65°C, ≤90% влажности
Размеры: 428L×350W×230H мм
Вес: 7 кг
