Цена интегрированной системы определения места повреждения кабеля ARC/ICE/DECAY производства XZH TEST

Описание продукта

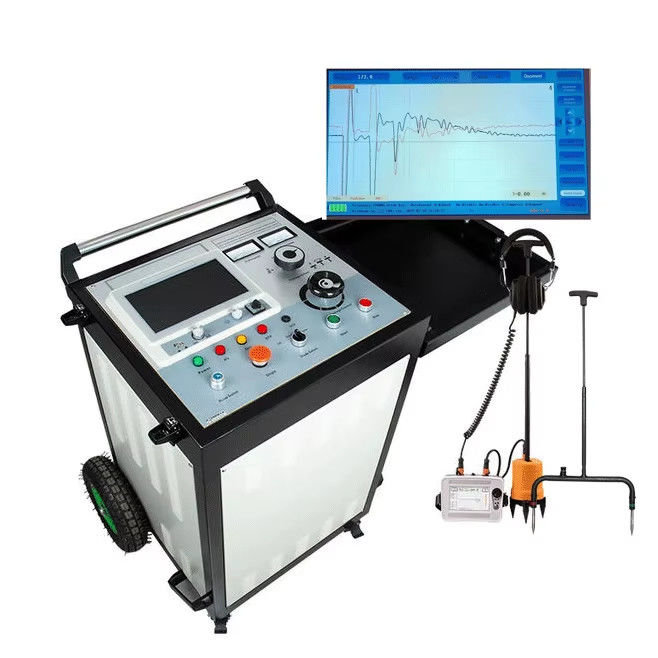

Система обнаружения неисправностей кабеля XHHV535-4TSB используется для обнаружения основного изоляционного неисправности кабелей питания с напряжением 35 кВ и ниже и калибровки длины кабеля.Эта система состоит из двух частей.: детектор кабелей и генератор импульсов высокого напряжения.
Кабельный тестер использует простой интерфейс программного обеспечения, централизованное управление с помощью микрокомпьютера с одним чипом, сенсорную операцию и встроенную литий-ионную батарею большой емкости.Он стабилен.Для предотвращения помех в питании во время ударного разряда используется независимый источник питания и система питания.
Эта система испытаний неисправностей кабелей подходит для неисправностей низкого сопротивления, короткого замыкания, открытого замыкания и сломанных проводов кабелей питания, высокочастотных коаксиальных кабелей, кабелей уличного освещения,и подземные провода из различных материалов с различными поперечными сечениями и различными средами, а также высокоустойчивые утечки и высокоустойчивые сбои.

Параметры предварительного локализатора неисправности кабеля:

• частота отбора проб: 1MHz~400MHz;
• Амплитуда импульса низкого напряжения: 300V±15%;
• диапазон измерения расстояния: ≥ 120 км;
• диапазон испытаний: 100м/300м/500м/1km/3km/5km/10km/25km/50km/100km;
• Ширина импульса: 0,15uS/0,30uS/0,60uS/1,20uS/2,4uS/5,0uS/7,5uS/10uS;
• Минимальное разрешение: 0,07 м;
• Испытательная область слепоты: ≤ 10 м;
• Ошибка измерения: ≤±(0,5%×L+1m), L - длина кабеля;
• Рабочее питание: встроенная 10,4AH литийная батарея; время зарядки около 2 часов, рабочее время 5 часов

XHDD503E Показатель неисправности кабеля

XHDD503E кабельный указатель сбоев использует принцип акустико-магнитной синхронизации сбора вибраций и электромагнитной индукции для определения конкретного местоположения точки сбоя кабеля.С помощью высоковольтного импульсного генератораФизические явления, такие как вибрационные волны,звуковые волны и электромагнитные волны, генерируемые вспышкой над разрядом точки отказа, собираются специальным зондом прибора определения положенияПосле интеллектуальной обработки хозяином, расстояние от ошибки и выходный звук ошибки отображаются.Это..., точная задача позиционирования точки отказа кабеля "прямо над кабелем, в пределах диапазона приблизительных измерений" завершена.короткое замыкание, нарушения в открытых цепях и разорванных проводах различных кабелей питания, коаксиальных кабелей и низковольтных кабелей и проводов с различными уровнями напряжения, различными поперечными сечениями и различными средами,а также утечки и вспышки из-за высокопрочных сбоев.

Основные параметры

Пропускная способность звукового канала - полоса пропускания l Всепропускная способность: 100 Гц~1600 Гц. l Низкий пропускной способность: 100 Гц~300 Гц. l Высокий пропускной способность: 160 Гц~1600 Гц. l Пропускная способность: 200 Гц~600 Гц. Настройка канала: 8 уровней звука, магнитного и напряжения.Выпуск звука: Приобретение: 16 уровней (0-112 дБ), Импеданс: 350Ω Диапазон обнаружения: 0,00-99,99 мс, 75 мВ-75 В точность обнаружения: Позиционирование: ≤0,1 м; Напряжение шага: ≤0,5 м; Путь: ≤0,5 м Рабочее питание:4*18650 стандартная литийная батареяВремя ожидания: более 8 часов Температура окружающей среды: -25-65°C; Относительная влажность: ≤90% Размеры объема: 428L×350W×230H Общая масса: 7kg
