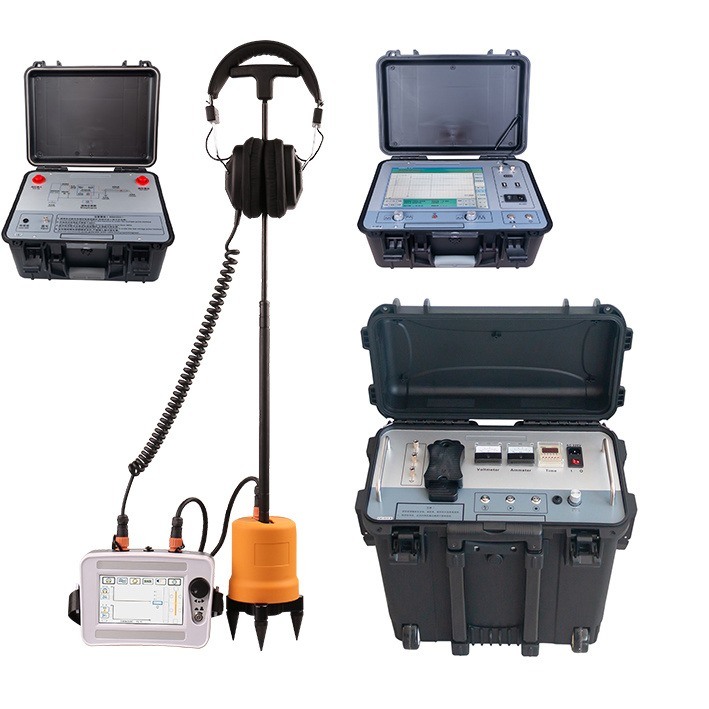

35КВ кабельный детектор с акустической магнитной синхронизацией

Введение
Прибор для определения места поломки кабеля использует метод акустической и магнитной синхронизации для определения точки поломки кабеля питания.Электронный флеш-овер генерируется генератором разряда при ударе., подхватывается и усиливается соответствующим зондом, и точное местоположение точки отказа определяется слуховым и зрительным суждением.Это устройство, которое завершает точное расположение точки отказа кабеля в пределах грубого диапазона измерений и собирает акустическую и магнитную разницу во времениОн объединяет технологии позиционирования, тестирования с помощью путей и другие технологии.предоставление нескольких режимов испытаний и богатой и разнообразной оперативной информации для эффективного и точного определения местоположения неисправности кабеля.

1Технические показатели

Введение панели управления

1 Настройка: нажмите кнопку настройки, чтобы войти в интерфейс настройки, и поверните кнопку настройки, чтобы установить параметры настройки;

При включении системы необходимо нажимать и удерживать кнопку питания в течение 3-4 секунд, пока не услышите длительный звук "бип",Тогда вы можете поднять кнопкуПри выключении необходимо нажать и удерживать кнопку питания в течение 3-4 секунд;

3 дисплей: 5-дюймовый сенсорный дисплей.

1 Датчик: порт подключения датчика зонда;

2 Зарядка: порт подключения зарядного устройства;

3 Специальный разъем для наушников.

Список упаковки

Представьте себе сцену

Точно и быстро обнаруживать главный отказ изоляции кабелей питания с уровнями напряжения 35KV и ниже; калибровать длину кабеля; примерно испытать расстояние разрыва кабеля

* предварительное обнаружение неисправностей кабеля с помощью рефлектометра XHGG502 на основе метода низковольтного импульсного отражения (TDR),

метод высокого напряжения (т.е. ICE, DECAY), метод аркового отражения импульсного отражения (ARC одноразовый и ARC многоразовый) Предварительное расположение ошибок кабеля:с рефлектометром XHGG502 на основе низковольтного метода импульсной рефлексии ((TDR), и высоковольтный метод распада (флэш-овер) (DECAY), метод дугового отражения (одноразовый/многоразовый).

Есть три режима тестирования XHGG502, низковольтный импульс, высоковольтный флэш-овер, ARC мульти-шот.

На рисунке ниже показано расстояние от отказа кабеля, измеренное с использованием многоразового режима испытания ARC XHGG502.

На рисунке ниже показано расстояние разрыва кабеля, измеренное с использованием режима испытания высокого напряжения XHGG502

На рисунке ниже показана длина кабеля или расстояние отключения кабеля, измеренное с помощью режима испытания импульса низкого напряжения XHGG502. При использовании метода импульса низкого напряженияне нужно подключать генератор высокого напряженияДругие методы испытаний должны использоваться в сочетании с генератором импульсов высокого напряжения.

                             Новая версия

Высоковольтный импульсный генератор XHHV535-2L в основном используется для разряда током во время испытания кабеля. Он также может быть использован для испытания напряжения постоянного тока другого электрического оборудования.Это устройство интегрирует источник высокого напряжения постоянного токаЭто устройство полностью заменяет традиционные сотни килограммов испытательных трансформаторов,камеры управления и импульсные конденсаторы для хранения энергии (обычно набор трансформаторов 5 кВА весит более 60 килограммов), управление Коробка более 30 кг, и импульсный конденсатор для хранения энергии более 20 кг).высокоустойчивые специальные высоковольтные электронные компоненты и высокочастотные высоковольтные технологииЧтобы сохранить привычку людей использовать трансформаторы и операционные коробки для генерации постоянного высокого напряжения,Этот импульсный генератор использует гуманизированный дизайн и режим работы, что безопасно и надежно. действительно достичь эффекта не повреждения от удара, и короткое замыкание высокого напряжения к земле также может работать нормально.В настоящее время это самое легкое и удобное для использования переносное высоковольтное оборудование для постоянного токаЭто идеальный продукт для обнаружения неисправностей кабелей питания.

Особенности продукта

★ с функцией автоматической защиты от перенапряжения, перенапряжения и перегрева;

★ с постоянным напряжением, функцией ударного разряда;

★ Выходной импульс высокого напряжения является равномерным и управляемым;

★ Функция защиты от сверхкороткого замыкания, которая может сделать выходное высоковольтное напряжение непосредственно коротким замыканием к земле;

★ Он имеет двойные 2,5-уровневые указатели для отображения тока и напряжения, что интуитивно понятно и ясно, и на первый взгляд ясно, полностью ли разряжена точка неисправности,и процесс выпуска отражается в реальном времени;

★ Измерение бокового напряжения высокого напряжения

Технические данные

Введение панели

1- безопасное приземление: основа корпуса приборов должна быть надежно присоединена к земле, чтобы предотвратить электрификацию корпуса приборов или электрический удар для персонала.

2. высоковольтная заземление: также известный как высоковольтный хвост, он должен быть заземлен надежно, чтобы предотвратить высоковольтные утечки и разрядки. плохой контакт может привести к отказу от повышения напряжения,Высоковольтный сбой внутренних компонентов прибора, а также несчастных случаев, вызванных утечкой или разрядом внутри прибора.

3. Заземление для отбора проб: отрицательный конец конденсатора для хранения импульсной энергии имеет высокое напряжение и должен быть надежно заземлен.Он используется для отбора проб, когда форма волны отбирается в состоянии высокого напряжения flashover тестера кабельных ошибок. (Без высоковольтного отбора проб, все еще требуется надежное заземление).

4. кнопка выпуска: нажмите эту кнопку, чтобы связаться с пустотой шарика, и выпустить вручную. (Продолжительность каждого нажатия клавиши не может превышать 1 с).

5. Кнопка старта высокого напряжения: когда свет кнопки старта включен, это означает, что выход напряжения находится в нулевом положении. когда свет включен, кнопка старта действительна.Если свет кнопки запуска не включен после включения переключателя питания, поверните ручку регулировки напряжения против часовой стрелки, пока свет не включится.

6. Кнопка остановки высокого напряжения: когда испытание завершено или происходит аномалия, нажмите эту кнопку, чтобы отключить выход высокого напряжения, высоковольтный свет выключается,и внутренний разрядный шар перестает работатьКогда ключ остановки включен, это означает, что есть выход высокого напряжения, и когда он выключен, это означает, что нет выхода высокого напряжения.

7. Выключатель защиты от перенапряжения: при нажатии означает, что функция защиты от перенапряжения началась; когда он открывается,это означает, что инструмент запустил защиту от перенапряжения.

8. Регулирование напряжения: после включения устройства сначала необходимо повернуть ручкупо часовому стрелку до конца, нажмите кнопку запуска, а затем настроить по часовому стрелку, чтобы увеличить выход высокое напряжение от малого до большого,и регулировать в сторону противопоказания по часовой стрелке, чтобы уменьшить выход высокое напряжение от большого к маленькому.

9. переключатель питания: "I gear" включает переключатель питания AC 220V, а "0 gear" выключает питание системы.

10.Устанавливатель предохранителя: место, где установлен предохранитель системы питания переменного тока 220 В.

11Включатель питания: рабочий источник питания прибора, порт подключения AC 220V.

12Настройка времени: Установите интервал времени разряда.

13Амперметр: показатель тока на стороне высокого напряжения.

14. Вольтметр: высоковольтный выходный напряжение, указывающее кВ-метр.

15Выход высокого напряжения (EMP): при воздействии разряда подключите выходной кабель высокого напряжения.

16Выход высокого напряжения (DC): когда постоянное напряжение выдерживает напряжение, подключите выходной линии высокого напряжения.

Список упаковки

Применение - расположение подземных кабелей
