I. Цель системы: портативная система обнаружения неисправностей кабеля Подходит для системного тестирования кабелей среднего и низкого напряжения, имеющих неисправность менее 35 кВ.измерение приблизительного расстояния подземного кабеля разлома , точно определяя точку разлома, и обнаруживая путь и глубину подземного кабеля.

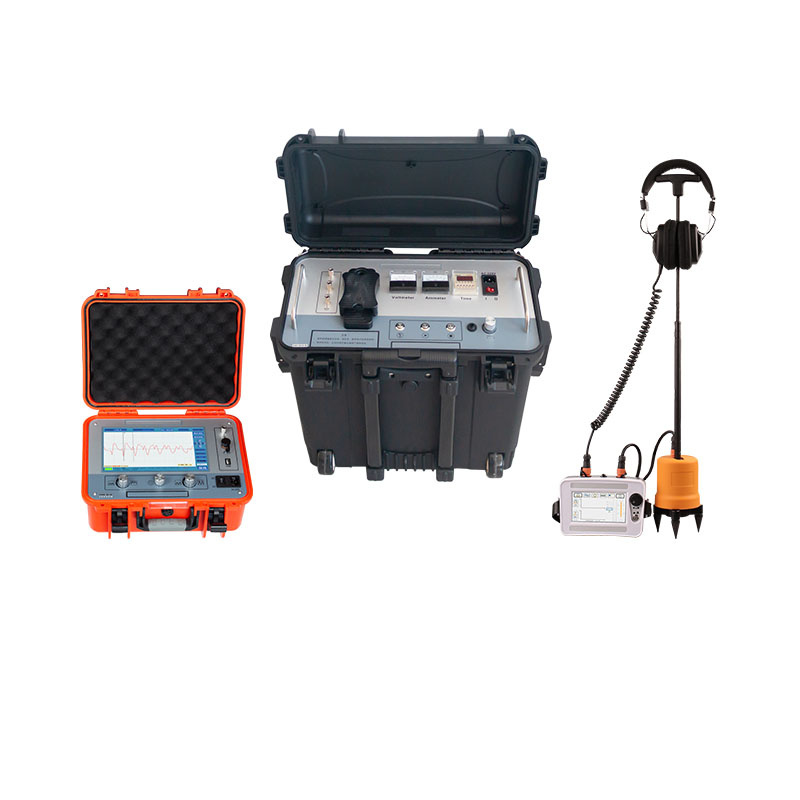

II. Конфигурация системы
| Наименование продукта |
Модель No. |
Количество. (единица) |
Функция |
| предварительный локатор неисправности кабеля |
XHGG502A2 |
1 |
Для измерения грубого расстояния между разломами подземных кабелей |
| указатель на ошибку кабеля |
XHDD503C |
1 |
С помощью метода акустико-магнитной синхронизации для точного определения точки отказа кабеля и обнаружения пути, с мощным снижением фонового шума (BNR) и компасными функциями индикации |
| генератор импульсов высокого напряжения |
XHHV535-2L |
1 |
перенапряжение для обнаружения неисправностей подземных кабелей и оборудования для испытаний высокого напряжения постоянного тока. |
Характеристики продукта
Высоковольтный импульсный генератор XHHV535-2L
в основном используется для разряда при испытании неисправности низковольтных кабелей.высокоточные специальные высоковольтные электронные компоненты и высокочастотные высоковольтные технологииОн включает в себя конденсатор для хранения энергии, источник высокого напряжения постоянного тока и разрядный шар.Работа этого оборудования безопасна и надежна, с функциями автоматической защиты от перенапряжения, перенапряжения и перегрева, он может действительно достичь эффекта не повреждения при ударе,и он также может работать нормально с высоким напряжением на землеНизковольтный импульсный генератор оснащен релейным временем, и интервал времени разряда может быть произвольно установлен в течение 0-100 секунд.Выходной импульс высокого напряжения является равномерным и управляемым., высоковольтное измерение бокового напряжения, сделать результат в режиме реального времени и точно.Вольтметр может показывать напряжение конденсатора в реальном времениПользователь может наблюдать за остаточным напряжением во время разряда, пока значение напряжения не вернется к нулю, и, наконец, сделать разряд более тщательным.
Указатель неисправности кабеля XHDD503C
Инструмент распознавания неисправностей кабеля использует метод акустической и магнитной синхронизации для определения точки неисправности кабеля питания.,и усиливается соответствующим зондом, и точное местоположение точки отказа определяется слуховым и зрительным суждением.
Это устройство, которое завершает точное расположение точки отказа кабеля в пределах приблизительного диапазона измерений и собирает акустическую и магнитную временную разницу.Он интегрирует технологию позиционирования., тестирование с помощью пути и другие технологии, обеспечивающие несколько режимов испытаний и богатую и разнообразную оперативную информацию для эффективного и точного определения местоположения неисправности кабеля
| 1 |
Параметры фильтра |
Всепроход: 100 - 1600 Гц.
Низкий пропуск: 100 - 300 Гц.
Кальком: 160 - 1600 Гц.
Пропускная способность: 200-600 Гц. |
| 2 |
Прибыль канала |
8 уровней регулируемых. |
| 3 |
Увеличение магнитного канала |
8 уровней регулируемых. |
| 4 |
Прибыль от выпуска |
16 уровней (0-112 дБ) |
| 5 |
Импеданс выхода |
350Ω |
| 6 |
Точность акустомагнитного позиционирования |
менее 0,2 м. |
| 7 |
Точность идентификации маршрута |
менее 0,5 м. |
| 8 |
Электрическое питание |
4*18650 стандартных литийных батарей. |
| 9 |
Время ожидания |
более 8 часов. |
| 10 |
Объем |
428L×350W×230H |
| 11 |
Вес |
6.5 кг. |
| 12 |
Температура окружающей среды |
Относительная влажность: ≤ 90%. |
Предварительный распорядитель неисправности кабеля XHGG502A2
★ Дисплей: 10,1-дюймовый сенсорный экран, система Windows;
★ Функция: скорость волны испытательного кабеля, длина кабеля и расстояние от ошибки; автоматическое установление диапазона испытаний, автоматический анализ формы волны для отображения расстояния испытания;Мощная обработка данных и массивное хранение тестовых волновых форм.
★Методы испытаний: метод импульса низкого напряжения, метод подсвечивания высокого напряжения
★ Источник питания: зарядка AC110V ~ 240V, 50Hz/60Hz; Встроенная литийная батарея 5200mAH;
★частота отбора проб: 80 МГц;
★ Амплитуда импульса низкого напряжения: 100V±15%;
★ Диапазон измерения расстояния: ≥ 65 км;
★ Дальность испытания: 300 м/1 км/5 км/25 км/65 км;
★ Ширина импульса: 0,1uS/0,50uS/2,50uS/7,25uS/10,0uS;
★Частота испытания: 80MHz/40MHz/10MHz/2MHz/1MHz
★ Минимальное разрешение: 0,10 м;
★ Испытательная область слепоты: ≤ 20 м;
использует 10,1-дюймовый сенсорный экран промышленного класса и простую операционную систему Windows. Он использует интегральные схемы и устройства промышленного класса и имеет встроенную литий-ионную батарею большой емкости.Это специальный прибор для измерения и анализа состояния и расстояния от отказов кабелей питания.
Он использует сочетание современных электронных технологий и компьютерных технологий для реализации фильтрации сигнала, захвата, обработки данных, графического отображения,и графический анализ для завершения измерения скорости кабеля, испытания длины кабеля и испытания расстояния от кабеля.
Это...подходит для сбоев низкого сопротивления, короткого замыкания, открытого замыкания и отключения кабелей питания, высокочастотных коаксиальных кабелей, кабелей уличного освещения,и закопанные провода из различных материалов с различными поперечными сечениями и носителями, а также высокоустойчивые утечки и высокоустойчивые вспышки.- Да, конечно..
