Система поиска неисправностей низковольтных кабелей

Name: Система поиска неисправностей низковольтных кабелей
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4Z+XHGG501B+XHDD503C
Price: 15500 USD
Availability: InStock

Детали продукта:

Place of Origin:	Shaanxi
Фирменное наименование:	XZH TEST
Сертификация:	CE
Model Number:	XHHV535-4Z+XHGG501B+XHDD503C

Подробная информация

Place of Origin:

Shaanxi

Фирменное наименование:

XZH TEST

Сертификация:

Model Number:

XHHV535-4Z+XHGG501B+XHDD503C

Выделить:

High Light

Выделить:

Система обнаружения неисправностей подземных кабелей

Точная система обнаружения неисправностей подземных кабелей

Trading Information

Minimum Order Quantity:

1unit

Цена:

Price Negotiable

Packaging Details:

wooden packaging

Время доставки:

5-8 рабочих дней

Payment Terms:

T/T

Supply Ability:

500 units per month

Характер продукции

Описание продукта

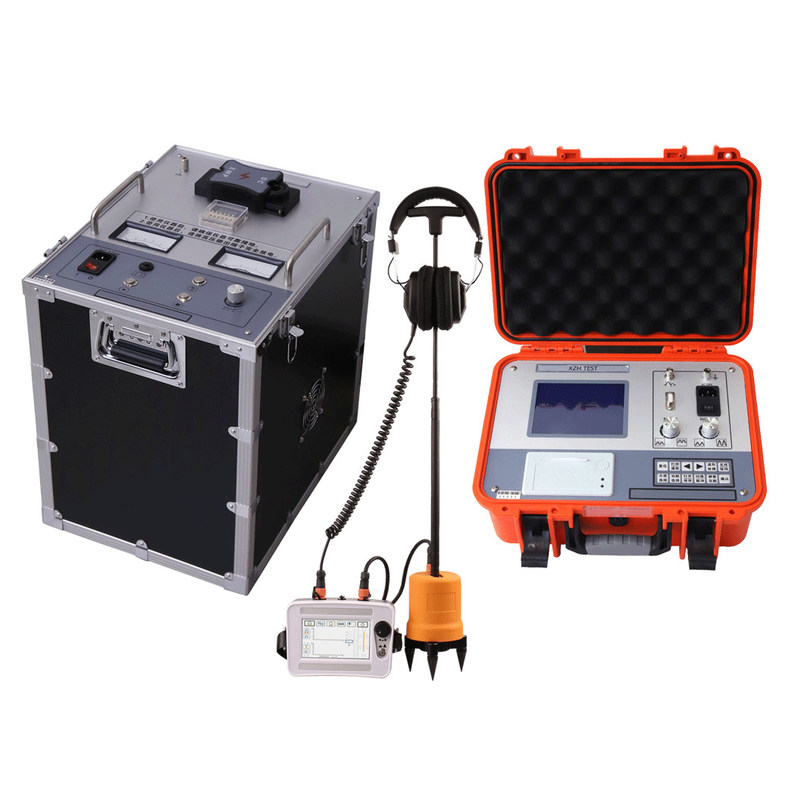

Портативная система локализации повреждений кабеля XZH TEST предназначена для:

★ Высоковольтный импульсный генератор: Высоковольтный импульсный генератор XHHV535-4Z мощностью 2450 Дж оснащен переключателем уровней перенапряжения, который позволяет достичь максимальной энергии импульсного перенапряжения при 32 кВ. Он имеет системы обеспечения безопасности оператора и предоставляет надежное и комплексное техническое решение для поиска повреждений низковольтных и средневольтных кабелей.

★ Предварительный локатор повреждений кабеля: XHGG501B Тестер повреждений кабеля подходит для измерения повреждений с низким сопротивлением, короткого замыкания, обрыва, а также утечек с высоким сопротивлением и пробоев с высоким сопротивлением в силовых кабелях, высокочастотных коаксиальных кабелях, телефонных кабелях, кабелях уличного освещения и закопанных проводах из различных материалов с различными сечениями и различными средами. Превосходная система управления кабелями с автоматической генерацией отчетов об испытаниях.

★ Локатор повреждений кабеля: XHDD503C использует принцип акустико-магнитной синхронизации вибрационного датчика и электромагнитной индукции для определения точного места точки повреждения кабеля. С помощью высоковольтного импульсного генератора точка повреждения пробивается и разряжается. Физические явления, такие как вибрационные волны, звуковые волны и электромагнитные волны, генерируемые пробоем разряда в точке повреждения, собираются специальным зондом позиционирующего прибора. После интеллектуальной обработки хостом отображается расстояние до повреждения и выходной звук повреждения. Наконец, точное местоположение точки повреждения определяется слухом и зрением тестировщика. То есть выполняется задача точного позиционирования точки повреждения кабеля "непосредственно над кабелем, в пределах диапазона грубого измерения".

Высоковольтный импульсный генератор XHHV535-4Z

Импульсное напряжение: 0~35 кВ (по умолчанию 0~28 кВ)
Высоковольтное делительное напряжение: класс 1.5
Встроенный конденсатор: 4 мкФ
Мощность разряда: 0~2450 Дж (по умолчанию 0~1568 Дж)
Полярность выходного напряжения: отрицательная полярность
Мощность удара: 400 Вт
Защита от перегрева: 85 °C
Рабочий источник питания: Переменный ток 220 В ± 10% / 50 Гц ± 2 Гц
Температура окружающей среды: -20~+50 °C

Предварительный локатор повреждений кабеля XHGG501B
Предварительный локатор повреждений кабеля подходит для измерения низкого сопротивления, короткого замыкания, обрыва, утечки с высоким сопротивлением и пробоя с высоким сопротивлением силовых кабелей, высокочастотных коаксиальных кабелей, местных телефонных кабелей, уличных фонарей и закопанных проводов из различных материалов с различными сечениями и различными средами.
• Промышленный 5.7 дюймов ЖК-дисплей
• Централизованное управление одним чипом, режим работы с кнопками, высокая помехоустойчивость;
• С функциями измерения расстояния, скорости, сопротивления и другими;
• Интеграция микропринтера и хоста, возможность печати формы волны испытаний и отчета об испытаниях в любое время
• Автоматический непрерывный отбор проб, никогда не пропустит ни одной формы волны разряда
• Метод испытания: пробой отбор проб, отбор проб низковольтным импульсом
• Амплитуда импульса: 100 Вп-п
• Ширина импульса: 0.1 мкс и 2 мкс
• Измеряемое расстояние: Smax: 30 км Smin: 15 м
• Погрешность измерения: грубая абсолютная погрешность: ±10 м грубая относительная погрешность: ±1%
(DL/T849.1-2004 определяет не более ±(1%L+20) м, где: L - длина кабеля)
• Источник питания: встроенный источник питания постоянного тока 24 В/7 Ач, может работать непрерывно в течение 6 часов. Также может быть подключен к источнику питания переменного тока 220 В 50 Гц

Локатор повреждений кабеля XHDD503C

Звуковой канал-полоса пропускания
l Всепропускающий: 100 Гц ~ 1600 Гц.
l Фильтр нижних частот: 100 Гц ~ 300 Гц.
l Фильтр верхних частот: 160 Гц ~ 1600 Гц.
l Полосовой фильтр: 200 Гц ~ 600 Гц.
Регулировка канала: 8 уровней звука, магнитного поля и напряжения.
Звуковой выход: Усиление: 16 уровней (0-112 дБ), Импеданс: 350 Ом
Диапазон обнаружения: 0.00-99.99 мс, 75 мВ-75 В
Точность обнаружения: Позиционирование: ≤0.1 м; Траектория: ≤0.5 м
Рабочий источник питания: 4*18650 стандартная литиевая батарея.
Время ожидания: более 8 часов
Температура окружающей среды: -25-65 °C; Относительная влажность: ≤90%
