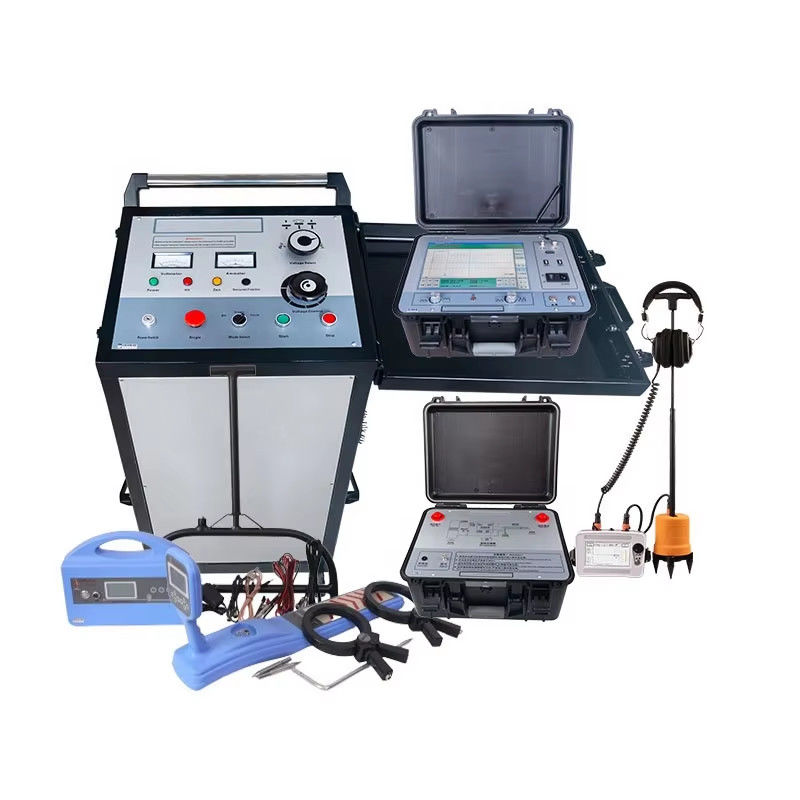

XZH Портативная система обнаружения неисправности кабеля XHGG502+XHDD503D+XHGX507+XHHV535-4TS
Комплект оборудования используется для точного и быстрого обнаружения основного изоляционного сбоя кабелей питания с уровнями напряжения 35 кВ и ниже; калибровка длины кабеля;точно определить направление и глубину кабеля похоронен.
★Предварительная локализация неисправностей кабеля: с помощью рефлектометра XHGG502 на основе метода низковольтного импульсного отражения (TDR) и высоковольтного распада (flashover) (DECAY),метод отражения многократного импульса ((ARC).
★отслеживание пути кабеля, обнаружение глубины захоронения: XHGX507 локатор кабельной трубы является полностью цифровым локатором с четким отображением и надежным позиционированием.что делает его самым простым в использовании локатором труб, доступным сегодня.
Он питается от заряжаемой батареи, он также может отображать глубину кабеля и ток.
507 представляет собой многофункциональный тестер кабельной неисправности, который может использоваться для определения местоположения кабельной неисправности, идентификации, комплексного тестирования пути и глубины.
★Прямое местоположение кабельной неисправности: XHDD503D использует метод акустико-магнитной синхронизации, оснащенный генератором 2048 J и интеллектуальным цифровым приемником сигнала.
Портативная система обнаружения неисправностей кабеля сконфигурирована с съемным локатором неисправностей кабеля ARC с ультравысокой яркостью, большим ЖК-экраном 12.1 ′′ дисплеем с сенсорным управлением,ускорение процесса предварительной локализации ошибок, легко и эффективно.
Высоковольтный генератор перенапряжения 2048 J XHHV535-4TS сопровождается переключателем уровня перенапряжения, который позволяет достичь максимальной энергии импульса перенапряжения на 8, 16 и 32 кВ.
Он оснащен системами обеспечения безопасности операторов и обеспечивает надежное и всеобъемлющее техническое решение для неисправностей низковольтных и средневольтных кабелей.
|
Методы предварительного размещения |
Метод импульса низкого напряжения |
|
|
ARC (многоразовый снимок) |
|
|
Метод высокого напряжения: ICE (метод импульсного тока)DECAY (метод распада напряжения) |
|
Дисплей |
12.1 дюймовый компьютер промышленного класса, режим сенсорного управления |
|
Система |
Работа с окнами, управление супер кабелями, автоматическое создание отчетов о испытаниях. |
|
Функция |
Скорость, сопротивление, измерение расстояния |
|
Коэффициент выборки данных |
60 МГц, 120 МГц, 240 МГц, 400 МГц |
|
Амплитуда импульса |
400 Втп |
|
Ширина импульса |
0.1uS и 2uS |
|
Расстояние измерения |
≥ 68 км |
|
Разрешение чтения |
0.1м |
|
Точность испытаний |
< 0,5 м |
|
Выбор длины кабеля |
< 1 км (короткое расстояние); < 3 км (среднее расстояние); > 3 км (длинное расстояние) (амплитуда импульса низкого напряжения: 400 Vpp) |
|
Импульсный соединитель выдерживает напряжение |
35 кВ постоянного тока |
|
Испытательная слепая зона |
Нет, нет. |
|
Хранение данных |
С функцией хранения массивных испытательных волновых форм |
|
Электрическое питание |
Встроенная перезаряжаемая литийная батарея, она может работать непрерывно более 4 часов после полной зарядки. |
|
Коммуникация |
С стандартным интерфейсом USB принтера |
|
Условия труда |
Температура -25°C+65°C, относительная влажность 85%, атмосферное давление 750±30mmHg; |
|
Объем и вес |
Проверка неисправности кабеля 430 × 380 × 220 мм - 8 кг;
Импульсный соединитель 430×380×220 мм-7 кг. |
| -25°C-40°C, влажность 5-90% RH, высота <4500м. |
Дисплей |
5-дюймовый цветный ЖК-дисплей, разрешение 1024*600, с сенсорной функцией |
| Система |
Акустические и магнитные волны отображаются на экране одновременно, и разница во времени между акустическими и магнитными
автоматически рассчитывается и показано значение. |
| Режим снижения фонового шума (BNR) |
эффективно фильтрует шум от помех окружающей среды |
| Устройство для увеличения и запуска |
Значение усиления (0-7) акустического сигнала и магнитного сигнала может регулироваться, а порог запуска (0-100) может быть
регулируется вручную, что удобнее для фиксированной точки |
| Звуковой канал |
Всепереход: 100 - 1500 Гц.
Низкий пропуск: 100 - 400 Гц.
Высокий пропуск: 150 - 1500 Гц.
Пропускная способность: 200-600 Гц. |
| Точность фиксированной точки |
0.1м |
| Электрическое питание |
Перезаряжаемая литий-ионная батарея, продолжительность непрерывного использования > 8 часов, зарядное устройство: вход AC220V±10%, 50Hz; номинальный выход 8,4V, 1A.
Время зарядки: < 6 часов |
| Объем и вес |
Защитный корпус из ПВХ:479X387X210, 7 кг |
| Условия использования |
-25°C-40°C, влажность 5-90% RH, высота <4500м. |
| Отслеживание маршрута кабеля-XHGX507 |
Основное составо |
Передатчик, приемник, передатчик, приемник, рамка А |
| Функция |
Выявление точного направления и глубины подземных кабелей и обнаружение открытых цепей, коротких цепей и дефектов оболочки вВстроенный омметр для измерения сопротивления петли кабеля. |
| Электрическое питание |
Как передатчик, так и приемник с заряжаемой батареей 8,4 В, не требуется питание от сети во время испытаний |
| Дисплей |
Полностью цифровой локатор, графический дисплей, без необходимости наушников во время тестирования, надежное позиционирование.
дисплей, дисплей тока. с функцией подсветки для адаптации к ночной работе |
| Способ соединения передачи сигнала передатчика |
Метод прямого соединения, метод сцепления, метод индукции |
| Рабочий режим приемника |
метод долины (режим нулевого значения), метод вершины (режим пика), метод ступенчатого напряжения и метод тока зажима (A-фрейм) |
| Рабочая частота передатчика |
низкая частота (815 Гц), средняя частота (8 кГц), высокая частота (33 кГц), радиочастота (83 кГц) |
| Рабочая частота приемника |
низкая частота (815 Гц), средняя частота (8 кГц), высокая частота (33 кГц), радиочастота (83 кГц), 50 Гц |
| Получить контроль |
Ручная регулировка, динамический диапазон 100 дБ |
| Максимальная глубина обнаружения |
5-8 метров |
| Рабочая температура |
-10°C+55°C |
| Защита передатчика |
Автоматическая защита от перенапряжения и перегрева |
| Масса и объем |
Внешний защитный корпус: 720*435*210, 14 кг |
| Генератор высокого напряжения XHHV535-4TS |
Уровни перенапряжения и регулировкаряды |
Уровень 1: 0-8 кВ
Уровень 2: 0-16 кВ
Уровень 3: 0-32 КВ |
| Переключатель уровней перенапряжения |
Учебное пособие |
| Тип регулировки напряжения |
Непрерывный |
| Указание |
Измерение бокового напряжения высокого напряжения, указание выходного напряжения и тока в реальном времени |
| Энергия на каждом уровне |
До 2048J |
| Режим работы |
Одноразовый спусковой механизм, цикл ((разряд каждые 3-8 секунд один раз, регулируемый), постоянный ток ((противостоять испытанию напряжения) |
| Переключатель режимов работы |
Учебное пособие |
| Время воздействия |
около 5 секунд для автоматического удара, произвольное время управления для ручного удара |
| Мощность удара |
2 кВА |
| Встроенный конденсатор |
4μF/32kV, 16μF/16kV, 64μF/8kV трехступенчатая регулировка |
| Безопасная защита |
С функцией защиты от нулевого запуска, безопасной и надежной |
| Погашение |
Уникальный высоковольтный дизайн измерения, в состоянии остановки он будет автоматически разряжать внутреннюю емкость устройства |
| Рабочая мощность |
AC 220V±10% 50Hz±2Hz (другое напряжение и частота могут быть настроены) |
| Текущий ток выдерживает испытание напряжения |
Настройка выходного напряжения и
диапазон индикации 0-32KV, диапазон индикации выходного тока 0-20A |
| Ток сгорания |
50mA, чем ниже напряжение, тем выше ток |
| Соединительный кабель |
Выходной кабель высокого напряжения: 5 м, кабель питания: 3 м Кабель защиты заземления: 5 м, кабель питания 2,5 м |
| Безопасность |
Защита от перенапряжения, перенапряжения, перегрева.
Автоматический разряд после работы. |
| Квалификация защиты |
Не ниже IP54 |
| Рабочая мощность |
AC 220V±10% 50Hz±2Hz ((другое напряжение и 60Hz необязательно) |
| Размеры ((мм) |
534L×444W×805H |
| Общая масса |
Около 120 кг. |
Мы можем предоставить вам индивидуальное техническое решение по схемам расположения ошибок кабелей LT MT HT.
