Портативный трансформаторный тестер с беспроводным интерфейсом XHBX1501

Name: Портативный трансформаторный тестер с беспроводным интерфейсом XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	Сиань Шэньси Китай
Фирменное наименование:	XZH TEST
Сертификация:	ISO CE
Номер модели:	XHBX1501

Подробная информация

Место происхождения:

Сиань Шэньси Китай

Фирменное наименование:

XZH TEST

Сертификация:

ISO CE

Номер модели:

XHBX1501

Выделить:

High Light

Выделить:

Тестер трансформаторов с беспроводным интерфейсом Bluetooth

Оборудование для тестирования трансформаторов с беспроводным интерфейсом Wi-Fi

Портативный анализатор трансформаторов

Trading Information

Количество мин заказа:

1 комплект

Упаковывая детали:

деревянная упаковка

Время доставки:

5-8 РАБОЧИХ ДНЕЙ

Условия оплаты:

Т/Т

Поставка способности:

3000единиц/год

Характер продукции

XHBX1501 Анализатор деформации обмотки трансформатораявляется портативным инструментом анализа частотного ответа (FRA), предназначенным для неразрушающего обнаружения внутренних механических неисправностей трансформаторов мощности от 63 кВ до 500 кВ.Каждая обмотка трансформатора обладает уникальной сигнатурой частотного ответа, определяемой ее распределенными параметрами емкости (Ci) и индуктивности (Li)События, которые физически смещают обмотки, такие как сбои короткого замыкания, воздействия транспорта или электромагнитные силы, изменяют эти сигнатуры.XHBX1501 использует архитектуру ноутбука плюс микроконтроллер для высокоточных измерений, передача данных по Bluetooth или Wi-Fi на комплектный компьютер, который автоматически обрабатывает результаты, генерирует профессиональные отчеты в формате Word,и архивы исходных сигнатур для долгосрочных тенденций состоянияЕе двойная способность измерения, сочетающая в себе линейную частоту просмотра и сегментированные методы частоты просмотра, обеспечивает совместимость с установленной и новой практикой китайской промышленности.

XH1501 против XH1502 серии: XHBX1501 представляет собой беспроводную конфигурацию, обеспечивающую подключение Bluetooth / Wi-Fi, двойной режим (линейный + сегментированный) проветривание и автоматическое создание отчетов Word.XHBX1502 является самостоятельной конфигурации сенсорного экрана с встроенным ЖК-дисплеем, DDS-based sweep, и более высокий выход сигнала ±20В.

Технические спецификации

Параметр	Спецификация
Производительность измерений
Повторяемость испытаний на фазе	990,9%
Точность частоты сканирования	00,005%
Аналогово-цифровое отбор проб	Двухканальный 16-битный высокоскоростной A/D
Дисплей шкалы частот	Линейное и логарифмическое (выбирается пользователем)
Характеристики сигнала
Амплитуда выхода сигнала	±20 В (программное регулирование, максимальный пик ±10 В)
Импеданс выхода сигнала	50 Ω
Импеданс ввода сигнала	1 МΩ
Подключение и данные
Беспроводные интерфейсы	Bluetooth + Wi-Fi (двойной беспроводный)
Архитектура управления	Ноутбук ПК + микроконтроллер (MCU)
Формат отчета	Автоматически создаваемые документы
Режимы просмотра	Линейное прочесывание + сегментированное прочесывание (двойной режим)
Применение и физические свойства
Применимый рейтинг трансформатора	63 кВ ¥ 500 кВ
Ограждение	Приборочный корпус из алюминиевого сплава (красный)
Переносимость	Компактный, легкий дизайн для полевого применения

Ключевые характеристики производительности

Двойная беспроводная связьОдновременные интерфейсы Bluetooth и Wi-Fi обеспечивают гибкую беспроводную передачу данных к ноутбуку управления, исключая кабельные соединения между прибором и ПК для более безопасной передачи данных.настройка рабочего пространства подстанции без беспорядков.
Двухрезовое частотное прочесываниеСочетает в себе возможности измерения линейной и сегментированной частоты стерилизации в одном приборе.обеспечение совместимости с двумя основными техническими подходами, в настоящее время используемыми в китайской энергетической отраслиПользователи могут выбрать оптимальный режим для каждого сценария тестирования.
Архитектура, управляемая ПК, с точностью MCUУправление ноутбуком в паре с выделенным микроконтроллером на одном чипе сочетает в себе точность измерений встроенного оборудования с обработкой данных, хранением,и возможности визуализации полного ПК, позволяющие осуществлять сложный сравнительный анализ без ограничений приборового дисплея.
Автоматически создаваемые профессиональные отчетыСопутствующее программное обеспечение автоматически анализирует результаты испытаний и генерирует полные электронные документы в формате, включая графики частотного ответа, анализ отклонений,и диагностические выводы, готовые к немедленному распространению в виде отчетов о вводе в эксплуатацию или отчетов о техническом обслуживании.
Двухканальный 16-битный высокоскоростной A/DВ результате анализа, проведенного с помощью высокоразрешенного аналогового-цифрового отбора, наблюдаются незначительные изменения формы волны.предоставление подтверждения чувствительности измерения в режиме реального времени.
Выбираемый линейный/логарифмический частотный дисплей- горизонтальная частотная ось поддерживает как линейное, так и логарифмическое масштабирование,позволяет пользователям выбирать режим отображения, который наилучшим образом выделяет регионы частот, наиболее релевантные для их диагностических целей.
Амплитуда сигнала, регулируемая программным обеспечениемАмплитуда выходного сигнала контролируется с помощью программного обеспечения с максимальной пиковой амплитудой ± 10 В, что позволяет оптимизировать уровни привода для различных размеров трансформаторов и конфигураций обмоток.
Диагностика, независимая от исходного показателяДаже при отсутствии исторических данных частотного ответа для известного здорового трансформатора, сравнительный анализ спектра между неисправными и здоровыми катушками позволяет оценить неисправность.Первоначальные данные частоты обмотки, когда они доступны, значительно улучшают долгосрочное отслеживание производительности и прогнозирование планирования технического обслуживания.

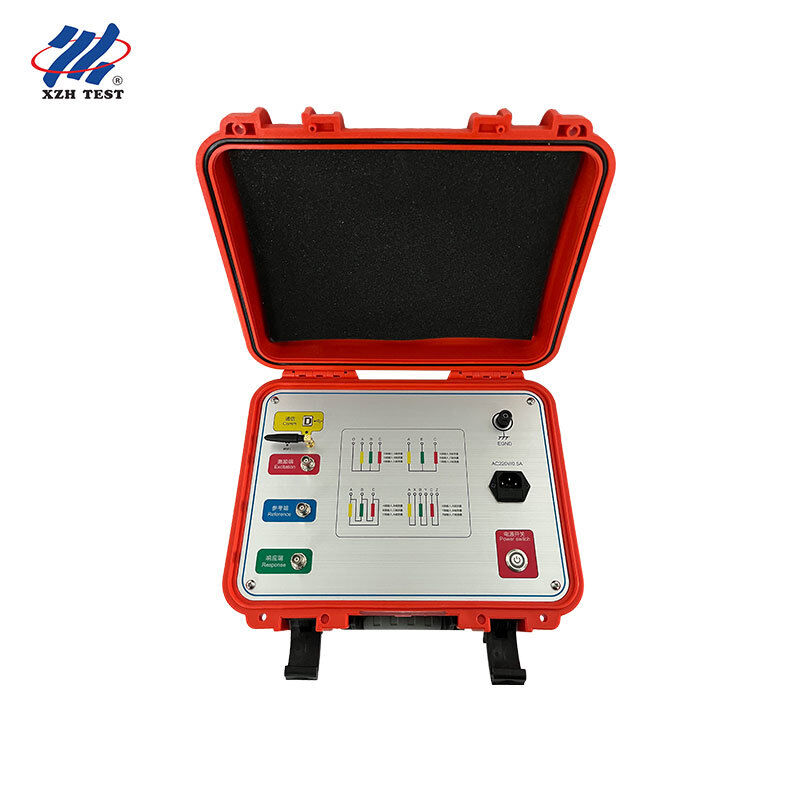

Изображение продукта

XHBX1501

Часто задаваемые вопросы

Вопрос 1: Подходит ли этот анализатор для мобильных поставщиков полевых испытаний и диагностических услуг?

Да, XHBX1501 специально разработан для мобильных поставщиков диагностических услуг, которые путешествуют по нескольким клиентским подстанциям.Архитектура, основанная на ноутбуке, означает, что полевые техники могут иметь один стандартный ноутбук для управления прибором на всех сайтах клиентов.Беспроводное соединение Bluetooth/Wi-Fi устраняет опасность обрыва кабеля в рабочем пространстве подстанции, в то время как автоматически генерируемые отчеты Word производят профессиональные,документация на месте, готовая для клиента;Способность двойного режима очистки обеспечивает совместимость независимо от того, какой китайский промышленный стандарт соответствует конкретному клиенту.

Вопрос 2: Может ли этот прибор поддерживать дистанционное наблюдение с беспроводным сбором данных?

Двойные беспроводные интерфейсы XHBX1501 позволяют использовать гибкие сценарии развертывания, с которыми не могут справиться самостоятельные инструменты.Техники могут разместить инструмент на терминалах трансформатора, управляя ноутбуком управления с безопасного расстоянияИнтерфейс Wi-Fi поддерживает подключение на большие расстояния для сценариев, когда оператору необходимо поддерживать физическое отделение от оборудования с питанием.,и автоматически сгенерированные отчеты Word могут быть немедленно отправлены по электронной почте удаленным инженерным командам для совместной диагностики без задержек после обработки.

Вопрос 3: Как это помогает программам оценки инфраструктуры трансформаторов?

Коммунальные предприятия с большим парком устаревших трансформаторов нуждаются в систематической, экономически эффективной оценке состояния, чтобы определить приоритеты в бюджете на замену и реконструкцию.Архитектура XHBX1501 на основе ноутбука идеально подходит для этих программ: один стандартный ноутбук может служить платформой управления для нескольких приборов, развернутых на разных подстанциях, при этом все данные испытаний централизованы в общей базе данных.Двухрежимное прочесывание обеспечивает совместимость как со старыми базовыми линиями сравнения (обычно линейным прочесыванием), так и с современным сегментированным анализом прочесывания, что позволяет проводить значимые тенденции даже при исторических измерениях с использованием различных поколений приборов.

Вопрос 4: Подходит ли это для образовательных и научно-исследовательских учреждений по электротехнике?

Университеты и научно-исследовательские институты, преподающие высоковольтную технику и диагностику трансформаторов, выигрывают от ПК-архитектуры XHBX1501.Студенты могут наблюдать весь процесс измерения и анализа на экране ноутбука во время лабораторных демонстраций, понимание не только выполнения испытаний, но и основных принципов частотного ответа.Автоматически генерируемые отчеты Word с полными наборами данных поддерживают исследовательские проекты для выпускников, требующие документальных экспериментальных доказательств, в то время как возможность двойного режима стерилизации позволяет проводить сравнительные исследования между линейными и сегментированными методологиями стерилизации, ценными для академических публикаций по диагностическим методам FRA.

Q5: Могут ли независимые консалтинговые компании по электротехнике использовать это для обследования состояния трансформаторов?

Независимые инженерные консалтинговые компании, проводящие обследования состояния трансформаторов для нескольких коммунальных, промышленных и коммерческих клиентов, нуждаются в приборах, которые производят стандартизированные,профессиональные результатыАвтоматическое создание отчётов в Word XHBX1501® устраняет трудоемкое написание отчётов вручную, которое обычно происходит после полевых испытаний.предоставление консультантам возможности доставить заключительные отчеты клиентам до того, как они покинут площадкуБеспроводное подключение позволяет консультанту управлять ноутбуком из безопасной зоны, в то время как прибор выполняет стережку на терминалах трансформатора,и возможность измерения в двух режимах означает, что один инструмент обслуживает всех клиентов независимо от предпочтительного технического стандарта..
