XHBX1501
Обзор продукции
После окончания проектирования и изготовления трансформатора, его катушки и внутренняя структура фиксируются.Коузы с одинаковым классом напряжения и методом обмотка будут иметь окончательные параметры (CiЭто означает, что частотные спектры трехфазных катушек сопоставимы.
Краткое замыкание или фазовое короткое замыкание во время испытаний, столкновения во время транспортировки (вызывающие смещение катушки),или деформация катушки от электромагнитных сил во время короткого замыкания/проблемной работы изменит распределенные параметры обмоток трансформатораЭто дополнительно изменяет первоначальные характеристики частотного домена, такие как изменения амплитуды в частотных ответах и сдвиги частоты резонанса.разработанные на основе методов анализа ответа, является инновационным устройством неразрушающего испытания внутренних неисправностей трансформаторов.
Этот тестер количественно измеряет изменения ответа параметров обмотки трансформатора в различных частотных областях.Он определяет степень внутренней деформации обмотки путем анализа величины изменений параметров, амплитуда/регион сдвигов частотного ответа и тенденция этих изменений.Это позволяет пользователям судить о том, что трансформатор сильно поврежден и требует капитального ремонта на основе результатов измерений..
Для рабочих трансформаторов степень тяжести неисправности может быть оценена путем сравнения характеристических спектров неисправной катушки даже без исторических данных характеристик частотного домена.наличие оригинальных данных характеристик обмотки обеспечивает более точную и надежную поддержку для оценки работы трансформатора, анализ после неисправности и обслуживание.

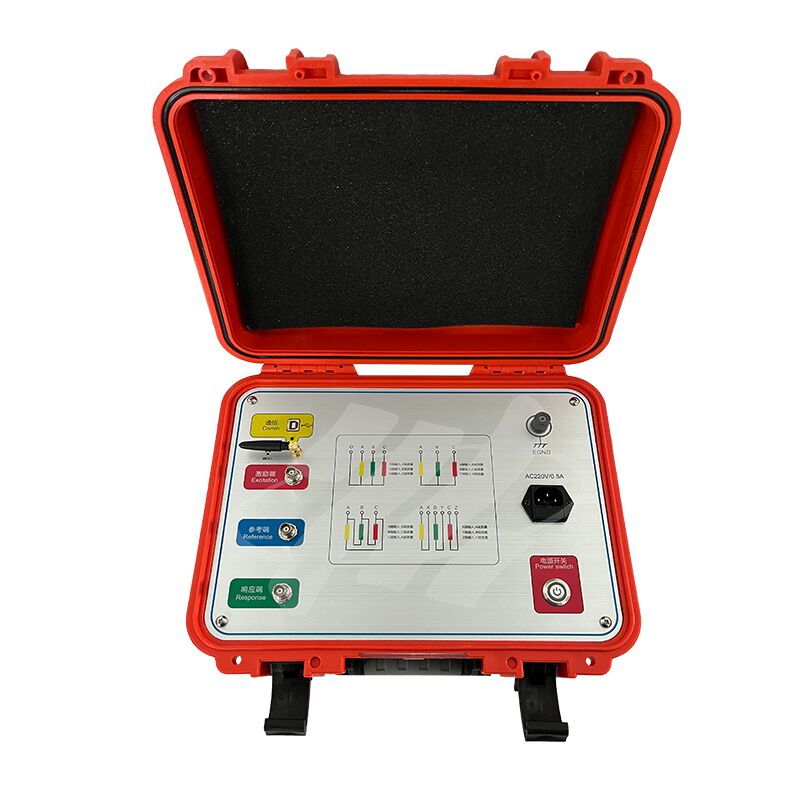

Трансформаторный виндинг тестер оснащен высокоточной измерительной системой, состоящей из ноутбука и одночипового микрокомпьютера.и всеобъемлющие функции испытаний/анализаПользователи могут управлять им самостоятельно после ознакомления с руководством по эксплуатации или после короткого обучения.
Технические параметры
| Способ сканирования |
Линейное распределение сканирования |
| Диапазон измерения частоты стерилизации |
(0,5 кГц) - ((1 МГц), 2000 точек промывки |
| Диапазон измерения амплитуды |
(-120 дБ) до (+20 дБ) |
| Точность измерения амплитуды |
0.1 дБ |
| Точность частоты сканирования |
00,005% |
| Импеданс входа сигнала |
1МΩ |
Области применения
* Силовые системы: производство, передача, трансформация и распределение электроэнергии;
* Заводы и шахты: крупные производственные предприятия и различные горнодобывающие компании;
* Металлургия и нефтехимия: литье, химическая промышленность, очистка воды и т.д.;
* Транспорт: порты/железнодорожные пути/магистрали/аэропорты и муниципальное уличное освещение и т.д.;
* Предприятия и учреждения: логистические отделы крупных предприятий и учреждений;
* Строительная отрасль: крупные строительные и управляющие компании;
* установка и испытание электрооборудования: предприятия по установке и вводу в эксплуатацию электроэнергии различных уровней;
