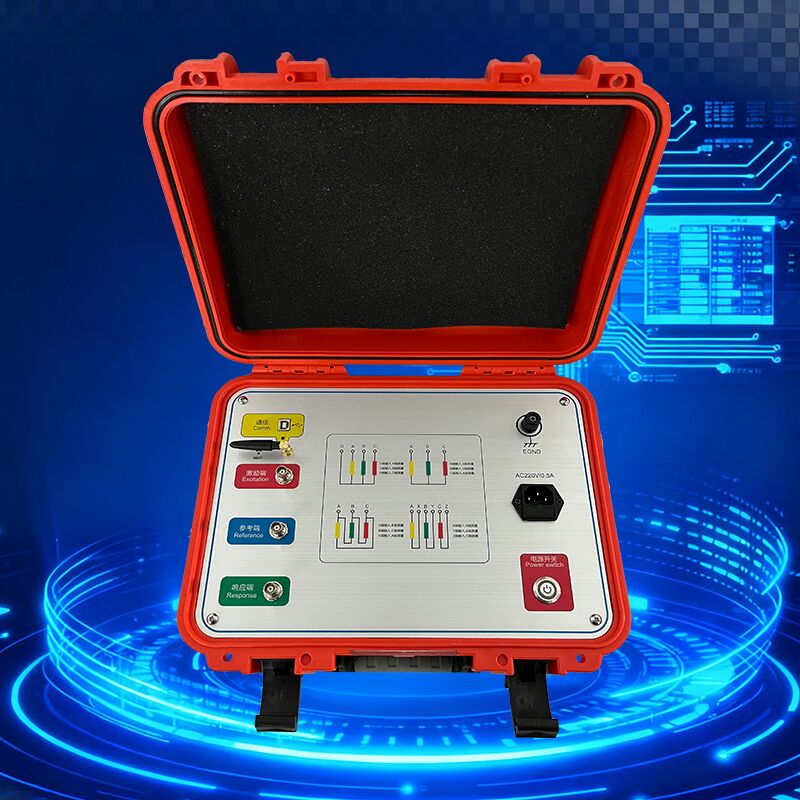

XHBX1501
Обзор продукта
Когда трансформатор спроектирован и построен, его обмотки и внутренняя компоновка фиксируются. Для многообмоточных трансформаторов обмотки, соответствующие по классу напряжения и способу намотки, будут иметь заданные параметры Ci и Li — поэтому их частотные характеристики фиксированы, и трехфазные частотные характеристики обмоток можно сравнивать напрямую.
Такие проблемы, как короткие замыкания (во время испытаний), повреждения при транспортировке (смещение обмоток) или деформация обмоток от электромагнитного напряжения (во время неисправностей), изменят распределенные параметры обмотки. Это нарушает исходные частотные характеристики трансформатора: подумайте об изменениях амплитуды отклика или резонансных частот. Наш тестер обмоток трансформатора использует анализ отклика для неразрушающего обнаружения этих проблем — он идеально подходит для проверки внутренних неисправностей в силовых трансформаторах от 63 кВ до 500 кВ.
Тестер измеряет, как параметры обмотки реагируют на разные частоты, а затем преобразует эти данные в информацию о степени деформации: он смотрит, насколько велики изменения, где/когда происходят сдвиги частотных характеристик и общие тенденции. С этой информацией вы можете определить, сильно ли поврежден трансформатор и нуждается ли он в капитальном ремонте.
Даже если у вас нет старых частотных данных для работающего трансформатора, вы все равно можете оценить неисправности, сравнив спектры неисправных обмоток. Наличие исходных данных обмотки, однако, значительно упрощает отслеживание производительности, анализ аварий и планирование технического обслуживания.
Этот тестер объединяет ноутбук с одночиповым микрокомпьютером для сверхточных измерений. Он небольшой, простой в использовании (следуйте инструкциям или пройдите краткое обучение) и имеет все необходимые инструменты для тестирования/анализа — не требуется никаких технических экспертов.
Технические параметры
| Повторяемость синфазного теста |
99,9% |
| Амплитуда выходного сигнала |
±20В |
| Выходное сопротивление сигнала |
50Ω |
| Входное сопротивление сигнала |
1MΩ |
| Точность сканирования частоты |
0,005% |
Характеристики производительности
- Высокоскоростная двухканальная 16-битная выборка А/Ц (кривые формы сигнала показывают четкие изменения во время полевых испытаний при изменении переключателя ответвлений).
- Амплитуда выходного сигнала регулируется программно, с максимальной пиковой амплитудой ±10 В.
- Компьютер автоматически анализирует результаты испытаний и генерирует электронные документы (Word).
- Прибор оснащен системой двойного измерения с возможностями измерения частоты линейного сканирования и измерения частоты сегментированного сканирования, совместимой с двумя текущими техническими подходами, используемыми в Китае.
- Амплитудно-частотные характеристики соответствуют национальным техническим спецификациям для тестеров амплитудно-частотных характеристик. Горизонтальная ось (частота) имеет как линейную, так и логарифмическую шкалы, поэтому напечатанная кривая может быть либо линейной, либо логарифмической шкалой, которую пользователь может выбрать в соответствии со своими потребностями.
