XHBX1502
После завершения проектирования и изготовления трансформатора его обмотки и внутренняя структура фиксируются навсегда. Для обмоток многообмоточного трансформатора, если они имеют один и тот же класс напряжения и способ намотки, соответствующие параметры (Ci, Li) каждой обмотки будут фиксированы. Следовательно, также определяется частотно-временная характеристика каждой обмотки, и частотные спектры соответствующих трехфазных обмоток демонстрируют определенную степень сопоставимости.
Короткие замыкания между витками или между фазами, возникающие во время испытаний трансформатора, воздействия, полученные во время транспортировки (которые вызывают относительное смещение обмоток), и деформация обмоток, вызванная электромагнитными силами во время короткого замыкания или аварийных ситуаций в работе, все это изменит распределенные параметры обмоток трансформатора. Это, в свою очередь, влияет и изменяет исходные частотно-временные характеристики трансформатора — в частности, изменения амплитуды частотной характеристики и сдвиги точек резонансной частоты. Тестер обмоток трансформатора, разработанный на основе методов анализа отклика, является инновационным неразрушающим устройством для обнаружения внутренних дефектов в трансформаторах. Он подходит для тестирования внутренних структурных дефектов в силовых трансформаторах напряжением от 63 кВ до 500 кВ.
Тестер обмоток трансформатора количественно оценивает изменения отклика параметров внутренних обмоток трансформатора в различных частотных диапазонах. Он определяет степень изменения внутренних обмоток трансформатора, анализируя величину этих изменений параметров, амплитуду и область изменений частотной характеристики, а также тенденции таких сдвигов. На основе результатов измерений он затем позволяет судить о том, получил ли трансформатор серьезные повреждения и требуется ли капитальный ремонт.
| Диапазон измерения частоты развертки |
(10 Гц) - (10 МГц), 40000 точек развертки, разрешение 0,25 кГц, 0,5 кГц и 1 кГц |
| Диапазон измерения частоты развертки |
(0,5 кГц) - (1 МГц), 2000 точек развертки |
| Относительная влажность |
<90%, без конденсации |
| Рабочая температура |
-10°C до +40°C |
| Температура хранения |
-20°C до +70°C |
| Повторяемость синфазного теста |
99,9% |
Характеристики метода частотной характеристики:

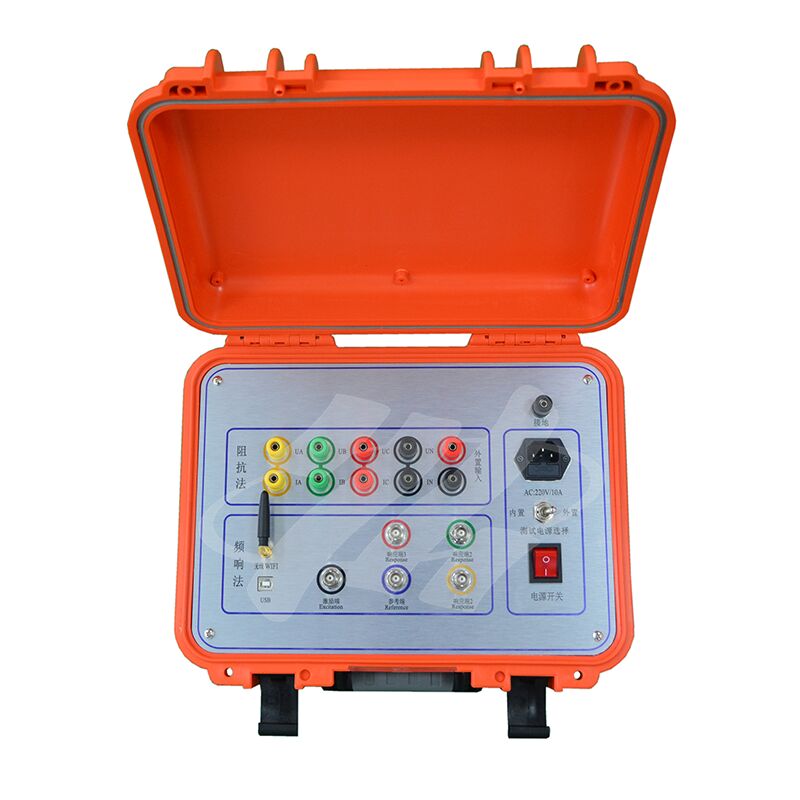

1. Тестер деформации обмоток трансформатора состоит из измерительного блока и программного обеспечения для анализа. Измерительный блок управляется высокоскоростным одночиповым микрокомпьютером и состоит из компонентов генерации сигнала и измерения сигнала. Измерительный блок подключается к планшету или ноутбуку через USB-интерфейс.
2. Во время тестирования необходимо отсоединить только соединительные шины трансформатора; все тесты можно выполнить, не поднимая крышку трансформатора и не разбирая трансформатор.
3. Прибор оснащен несколькими системами измерения линейной частотной развертки с диапазоном линейной частотной развертки до [значение частоты].
