XHBX1502
Когда проект и изготовление трансформатора завершены, его катушки и внутренняя установка установлены навсегда.катушки с одинаковым классом напряжения и методом намотки будут иметь фиксированные параметры Ci и Li, что означает, что частотно-доменный ответ каждой катушки также фиксирован., и частотные модели трехфазных катушек могут быть сравниты.

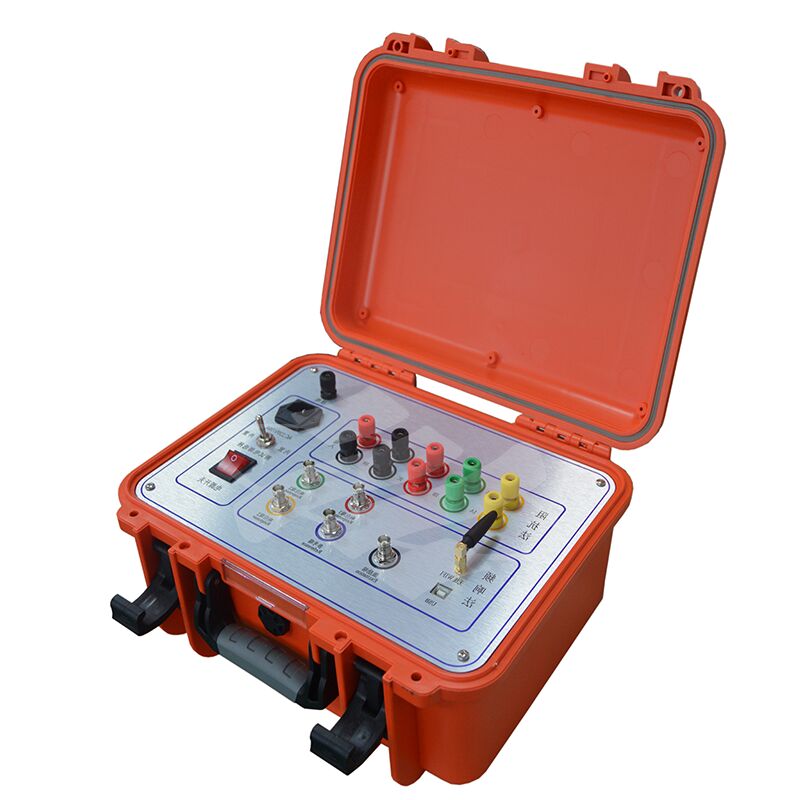

Такие вещи, как короткое замыкание (между поворотами или фазами) во время испытаний, столкновения в пути, которые перемещают катушки вокруг,или катушка изгибается от электромагнитного притяжения во время короткого замыкания / ошибки пробегов изменит распределенные параметры обмоток трансформатораЭто нарушает первоначальные частотные характеристики трансформатора: мы думаем о изменениях в силе частотного ответа или сдвигах в ключевых резонансных частотах.Проверяющий обмоток трансформатора, изготовленный с помощью технологии анализа ответа, является новым типом неразрушающего инструмента для проверки внутренних неисправностей трансформатора., и он работает для 63 кВ до 500 кВ трансформаторов.
Этот тестер измеряет и количественно определяет, как внутренние параметры обмотки трансформатора реагируют в различных диапазонах частот.Он вычисляет, сколько обмотки изменились, глядя на то, насколько большие эти сдвиги параметровОттуда вы можете использовать результаты, чтобы определить, серьезно ли поврежден трансформатор и нуждается ли он в капитальном ремонте.
Технические параметры
| Диапазон измерения амплитуды |
(-120 дБ) до (+20 дБ) |
| Точность измерения амплитуды |
0.1 дБ |
| Точность частоты сканирования |
00,005% |
| Импеданс входа сигнала |
1МΩ |
| Импеданс выхода сигнала |
50Ω |
| Амплитуда выходного сигнала |
± 20 В |
Другие технические параметры
1Диапазон измерения амплитуды: от (-120 дБ) до (+20 дБ)
2Точность измерения амплитуды: 0,1 дБ
3Точность сканирования: 0,005%
4Импеданс ввода сигнала: 1MΩ
5Импеданс выхода сигнала: 50Ω
6. Амплитуда выхода сигнала: ±20В
7Повторяемость фазовых испытаний: 99,9%
8Размеры измерительного прибора (L x W x H): 340 x 240 x 210 (мм)
9- Размеры корпуса из алюминиевого сплава для приборов (L x W x H): 370 x 280 x 260 (мм), кабельная коробка (L x W x H): 420 x 300 x 300 (мм)
10Общий вес: 20 кг.
11. Операционная температура: -10°C до +40°C Температура хранения: -20°C до +70°C
Относительная влажность: < 90%, неконденсирующая
