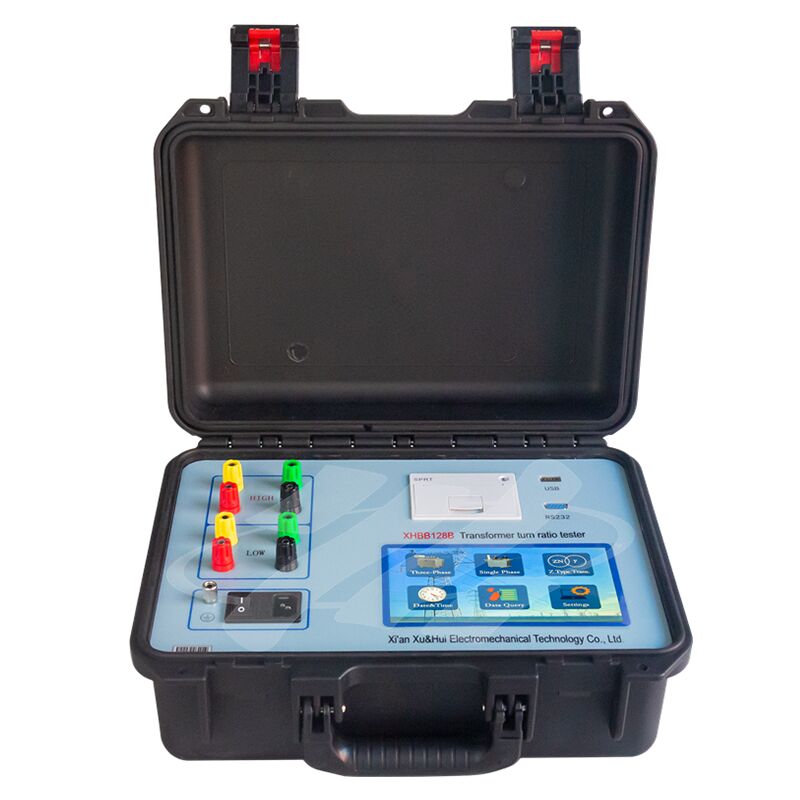

Цифровой тестер коэффициента трансформации с трехфазным выходом

XHBB128B

В процессе производства полуфабрикатов и готовых продуктов силовых трансформаторов до ввода в эксплуатацию вновь установленных трансформаторови в соответствии с правилами профилактических испытаний, изданными Министерством электроэнергии, испытание соотношения оборотов (или соотношения напряжения) рабочих трансформаторов является обязательным.наличие межповоротных коротких замыканийТрадиционные мосты соотношения поворотов страдают от неинтуитивных показаний и требуют измерения фазы за фазой.Тестер соотношения поворотов решает эти ограничения простым, интуитивно понятная работа; он включает в себя трехфазный точный инвертор питания, позволяющий быстрое тестирование и высокую точность измерений.

Функциональные особенности

(1) Прибор использует в качестве измерения напряжение трехфазного точного инвертора вместо однофазного источника питания.который устраняет гармоническое влияние напряжения сети во время измерения и делает измерение более точнымКогда рабочим источником питания является генератор, он не оказывает никакого влияния.

(2) Трехфазное выходное напряжение используется для улучшения скорости испытания, измерения угла интерфазы и автоматического определения группы проводки трансформатора 0-11.

(3) Он применим к широкому спектру трансформаторов, особенно для измерения трансформатора Z-типа, трансформатора выпрямителя, трансформатора заземления, трансформатора электрической печи,трансформатор с фазовым смещением, балансовый трансформатор и другие трансформаторы.

(4) Принимается самодельный точный трехфазный инвертор питания, который имеет защиту от обратного соединения высокого и низкого напряжения, защиту от короткого замыкания трансформатора,Защита от неисправности при открытии и закрытии крана, и выходная защита полного короткого замыкания для повышения стабильности прибора.

(5) После ввода номинальных параметров он может автоматически измерять отношение трансформатора, значение ошибки и положение нажатия переменчика крана.Особенно для меняющего крана с асимметричным краном, он также может точно измерить точное положение трансформаторного переключателя кранов. Он может измерить переключатель кранов с 99 точками переключения.

(6). Он использует 7-дюймовый цветный сенсорный экран LCD с модульным дисплеем.Операция прибора может быть завершена только с помощью просмотра LCD-указаний без инструкций.

(7) Прибор имеет как выход печати, интерфейс USB-флеш-диска, так и интерфейс RS232, что удобно для офиса без бумаги.

(8) Для облегчения полевых испытаний используется многофункциональная инженерная пластиковая коробка с морозостойкостью и температурной стойкостью, герметичностью и водонепроницаемостью, устойчивостью к падениям и ударам.

Трехфазный трансформатор y-d-11, комбинация напряжения 110 ± 8 × 1,25% / 10,5 трансформатор. Провести проводку согласно рисунку 6.
