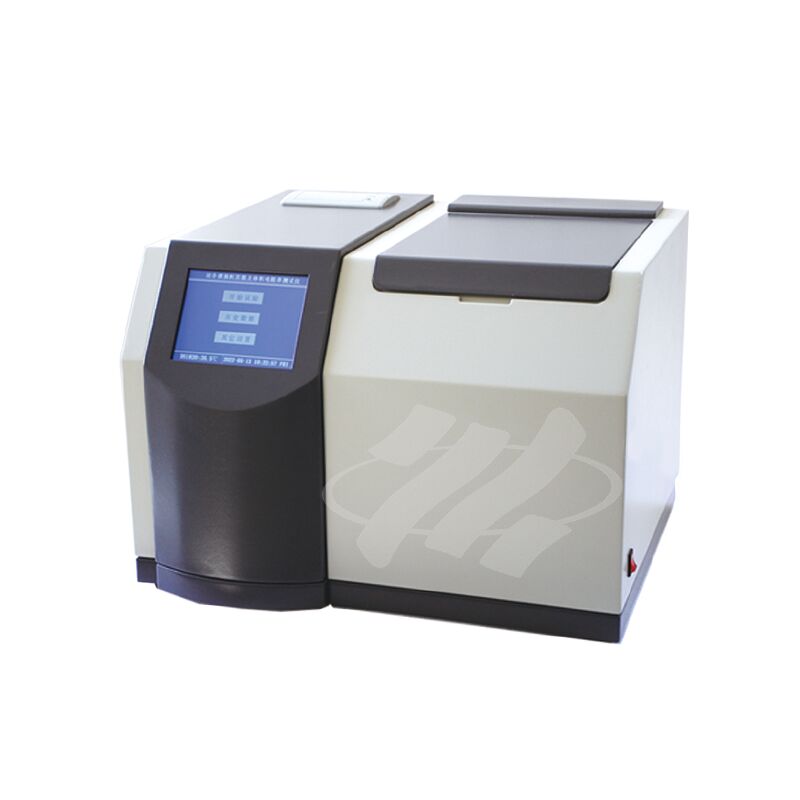

XHYS101
Тестер диэлектрических потерь изоляционного масла в основном предназначен для измерения значения диэлектрических потерь, диэлектрической проницаемости и удельного объемного сопротивления изоляционных жидкостей, используемых в электроэнергетическом оборудовании. Применяя технологию одночипового микрокомпьютера, этот прибор автоматически выполняет полную последовательность операций, включая повышение температуры, контроль температуры, сбор данных, расчет, отображение, печать и хранение данных.
Характеристики производительности:
(1) Масляная чашка имеет трехэлектродную структуру, соответствующую национальному стандарту GB/T5654-2007, с межэлектродным расстоянием 2 мм, что исключает влияние паразитной емкости и утечек на результаты испытаний диэлектрических потерь.
(2) Прибор использует среднечастотный индукционный нагрев и алгоритм управления температурой PID. Этот метод нагрева имеет преимущества бесконтактности между масляной чашкой и нагревательным элементом, равномерного нагрева, высокой скорости и удобного управления, гарантируя, что температура строго контролируется в пределах заданного диапазона погрешности температуры.
(3) Внутренний эталонный конденсатор представляет собой трехэлектродный конденсатор, заполненный газом SF6. Диэлектрические потери и емкость этого конденсатора не зависят от температуры и влажности окружающей среды, что обеспечивает точность прибора даже после длительного использования.
(4) Комплексные функции защиты. В случае перенапряжения, перегрузки по току или короткого замыкания высокого напряжения прибор может быстро отключить высокое напряжение и выдать предупреждающее сообщение. Предупреждающее сообщение также выдается в случае неисправности или отсутствия подключения датчика температуры.
Реле ограничения температуры установлено в среднечастотной индукционной нагревательной печи. Когда температура превышает 120 градусов Цельсия, реле срабатывает, и нагрев прекращается.
(5) Удобные настройки параметров испытаний. Диапазон установки температуры: 40~120℃, диапазон установки напряжения переменного тока:
200~2200 В, диапазон установки напряжения постоянного тока: 0~500 В.
(6) Использует большой цветной ЖК-дисплей TFT с сенсорным экраном для четкого отображения. Благодаря простым настройкам прибор может автоматически выполнять испытания и автоматически сохранять и распечатывать результаты испытаний.
(7) Встроенные часы реального времени; дата и время испытания могут быть сохранены, отображены и распечатаны вместе с результатами испытаний.
(8) Функция калибровки пустой чашки электрода. Измеряет емкость и коэффициент диэлектрических потерь пустой чашки электрода для определения состояния очистки и сборки пустой чашки электрода. Данные калибровки автоматически сохраняются для облегчения точного расчета относительной диэлектрической проницаемости и удельного сопротивления постоянному току.
(9) Прибор основан на платформе RAM9, обеспечивая высокую точность и скорость испытаний.
Технические характеристики
☆ Напряжение питания: переменный ток 220 В±10%
☆ Частота питания: 50 Гц/60 Гц ±1%
☆ Диапазон измерений: Емкость: 5 пФ～200 пФ
Относительная диэлектрическая проницаемость: 1,000～30,000
Коэффициент диэлектрических потерь: 0,00001～100
Удельное сопротивление постоянному току: 2,5 MΩм～20 TΩм
Точность измерений: Относительная диэлектрическая проницаемость: ±(1～10)% от показаний
Коэффициент диэлектрических потерь: ±(5% от показаний ± 0,0002)
Удельное сопротивление постоянному току: ±10% от показаний
Разрешение: Емкость: 0,01 пФ
Относительная диэлектрическая проницаемость: 0,001
Коэффициент диэлектрических потерь: 0,00001
Диапазон измерения температуры: 40～120℃
Погрешность измерения температуры: ±0,5℃
Испытательное напряжение переменного тока: 200～2200 В, плавно регулируемое, частота 50 Гц
Испытательное напряжение постоянного тока: 0～500 В, плавно регулируемое
Потребляемая мощность: 500 Вт
Температура окружающей среды: 0℃～40℃
Относительная влажность: <75%
