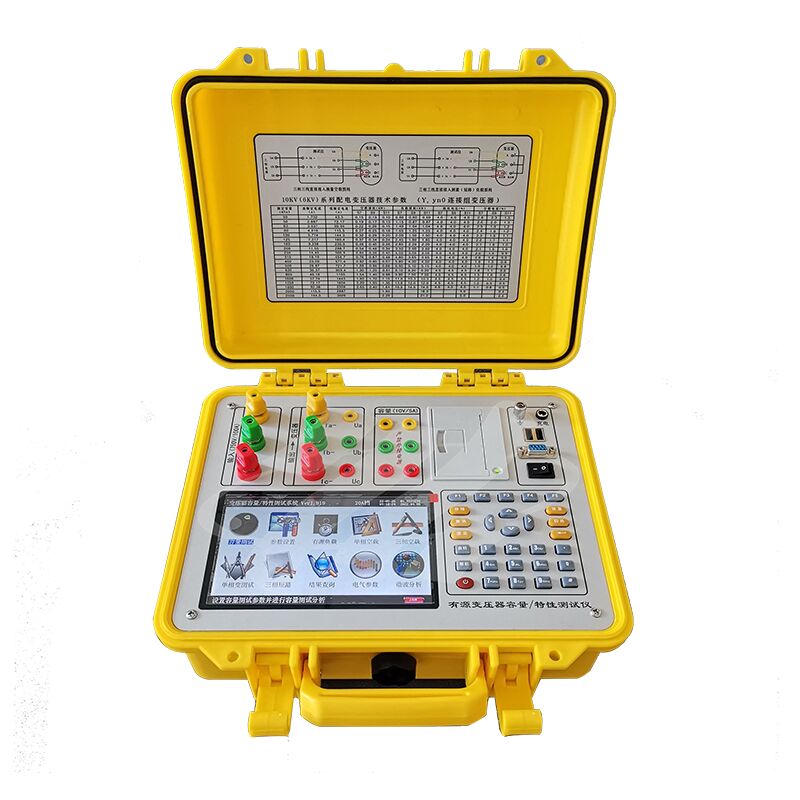

Тестер емкости трехфазного трансформатора высокой мощности

Обзор продукта

Тестер характеристик трансформаторов серии XHTX1318 - это высокоточный прибор, предназначенный для измерения характеристических параметров трансформаторов, включая мощность, работу без нагрузки и работу под нагрузкой. Он функционирует как интегрированное решение, сочетающее в себе тестер мощности трансформатора и тестер параметров характеристик трансформатора. Это устройство способно проводить точные измерения полного диапазона параметров частоты сети для различных типов трансформаторов, таких как мощность, тип модели, ток холостого хода, потери холостого хода, потери короткого замыкания (нагрузки) и напряжение импеданса.

Функциональные особенности:
★ 1. Точно измеряет мощность различных распределительных трансформаторов; пассивное измерение, удобно и точно.

★ 2. Встроенный источник питания, автоматически генерирует трехфазный источник испытательного напряжения высокой мощности.

★ 3. Измеряет ток холостого хода, потери холостого хода, напряжение короткого замыкания и потери короткого замыкания различных типов трансформаторов.

★ 4.  Точно определяет модель испытуемого трансформатора путем испытания без нагрузки, включая: масляные S7, S9, S11, S13, S15, S20, S21, S22, S25; сухие SCB9, SCB10, SCB11, SCB12, SCB13, SCB14, SCB15, SCB17, SCB18, SCB19 и другие типы трансформаторов.

★ 5. Автоматически выполняет коррекцию искажений формы волны, температурную коррекцию (предоставляет два метода: простая температурная коррекция и отдельная коррекция дополнительных потерь), коррекцию напряжения (испытание без нагрузки при неноминальном напряжении) и коррекцию тока (испытание короткого замыкания при неноминальных условиях тока), что очень подходит для подразделений, у которых нет условий для испытания короткого замыкания трансформаторов большей мощности.

★ 6. Измеряет содержание 2-й - 32-й гармоник и общий коэффициент гармонических искажений напряжения и тока.

★ 7. Выполняет простой векторный анализ и рисует векторные диаграммы.

★ 8. Отображает диаграммы формы волны различных электрических параметров, функционируя как осциллограф.

★ 9. Широкий диапазон напряжений: Максимальное напряжение может быть измерено до 750 В, обеспечивая точность без переключения диапазонов. Предотвращает повреждение прибора из-за неправильного выбора диапазона напряжения.

★ 10. Диапазон тока разделен на высокий и низкий диапазоны, обеспечивая максимальный диапазон измерения 100 А и точное измерение амплитуд уровня милливольт, что соответствует требованиям для измерения напряжения импеданса ТТ.

★ 11. Диапазон измерения мощности: 20 кВА~800000 кВА (трехфазные трансформаторы)

5 кВА~100000 кВА (однофазные трансформаторы)

★ 12. Функция индикации процента оставшейся мощности аккумулятора, а не просто сигнал низкого заряда батареи. ★ 13. Большой экран, высокояркий цветной ЖК-дисплей, меню и подсказки на китайском языке обеспечивают удобное взаимодействие человека и машины. Сенсорные кнопки из проводящего силикона упрощают работу и продлевают срок службы кнопок.

★ 14. Пользователи могут распечатывать данные испытаний в любое время с помощью миниатюрного принтера.

★ 15. Функция хранения результатов испытаний, способная хранить 200 наборов данных испытаний мощности.

Технические параметры
☆ 1. Входные характеристики

Активная часть:

Диапазон измерения напряжения: 0~10 В

Диапазон измерения тока: 0~10 А

Пассивная часть:

Диапазон измерения напряжения: 0~750 В широкий диапазон.

Диапазон измерения тока: 0~20 А~100 А внутренний двойной диапазон, автоматический или ручной выбор.

☆ 2. Точность

Напряжение: ±0,2%

Ток: ±0,2%

Мощность: ±0,2% (CosΦ>0,2), ±0,3% (0,02

☆ 3. Рабочая температура: -25℃~ +65℃

☆ 4. Зарядное питание: AC 160 В~260 В

☆ 5. Изоляция: ⑴, Сопротивление изоляции между входными клеммами напряжения и тока и корпусом ≥100MΩ.

⑵, Входная клемма рабочего питания и корпус выдерживают частоту сети 2 кВ (RMS) в течение 1 минуты.
